11.SpringCloud入门-GateWay服务网关

1.Gateway网关概述

官网：https://cloud.spring.io/spring-cloud-static/spring-cloud-gateway/2.2.1.RELEASE/reference/html/

Cloud 全家桶中有个很重要的组件就是网关，在1.x版本中都是采用的Zuul网关；但在2.x版本中，zuul的升级一直跳票，SpringCloud最后自己研发了一个网关替代Zuul，那就是Spring Cloud Gateway

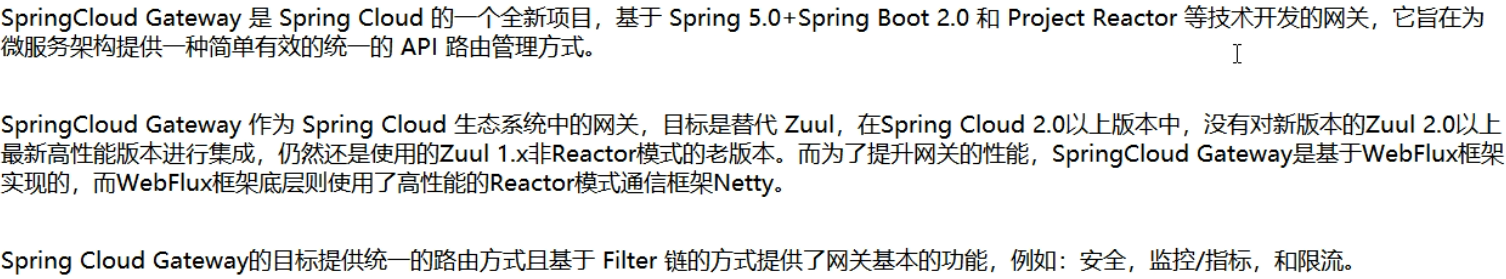

Gateway是在Spring 生态系统之上构建的API网关服务，基于Spring 5，SpringBoot 2和Project Reactor等技术。Gateway旨在提供一种简单而有效的方式来对API进行路由，以及提供一些强大的过滤器功能，例如：熔断、限流、重试等。

一句话：Spring Cloud Gateway使用的是Webflux中的reactor-netty响应式编程组件，底层使用了Netty通讯框架。

功能：

• 反向代理
• 鉴权
• 流量控制
• 熔断
• 日志监控。。。

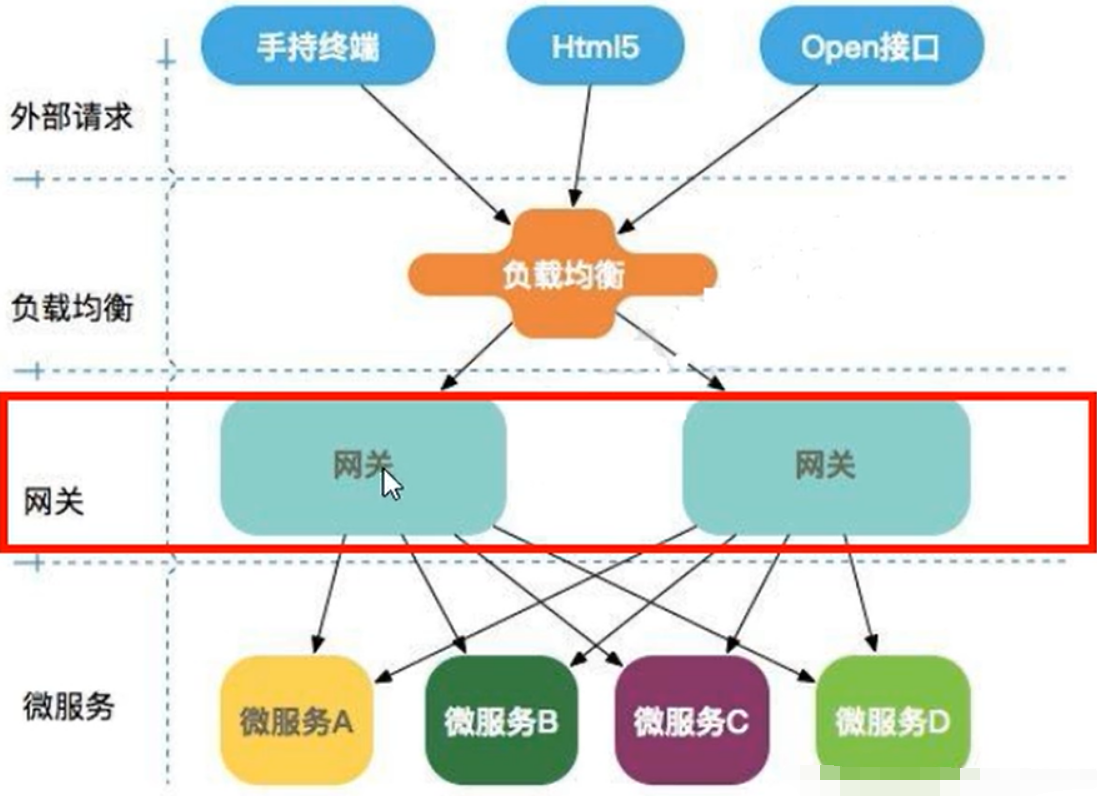

微服务架构中网关的位置

为什么选择Gateway

• netflix不太靠谱，zuul 2.0一直跳票，迟迟不发布
• 一方面因为Zuul 1.0已经进入了维护阶段，而且Gateway是 - SpringCloud团队研发的，值得信赖。而且很多功能Zuul都没有用起来也非常的简单便捷。
• Gateway是基于异步非阻塞模型上进行开发的，性能方面不需要担心。虽然Netflix早就发布了最新的Zuul 2.x，但SpringCloud貌似没有整合计划。而且Netflix相关组件都宣布进入维护期。多方面综合考虑Gateway是很理想的网关选择。
• SpringCloud Gateway具有如下特性
• 基于Spring Framework 5，Project Reactor和Spring Boot 2.0构建
• 动态路由：能够匹配任何请求属性
• 可以对路由指定 Predicate（断言）和Filter（过滤器）
• 集成Hystrix的断路器功能
• 集成Spring Cloud 的服务发现功能
• 易于编写的Predicate（断言）和Filter（过滤器）
• 请求限流功能
• 支持路径重写

SpringCloud Gateway 与 zuul 的区别
在SpringCloud Finchley 正式版之前，SpringCloud推荐的网关是Netflix提供的Zuul：

1. Zuul 1.x是一个基于阻塞 I/O 的API Gateway
2. Zuul 1.x基于servlet 2.5使用阻塞架构它不支持任何长连接（如websocket）Zuul的设计模式和Nginx较像，每次I/O 操作都是从工作线程中选择一个执行，请求线程被阻塞到工作线程完成，但是差别是Nginx用C++实现，Zuul用Java实现，而JVM本身会有一次加载较慢的情况，使得zuul的性能相对较差
3. Zuul 2.x理念更先进，向基于Netty非阻塞和支持长连接，但SpringCloud目前还没有整合。Zuul 2.x的性能较Zuul 1.x有较大提升。在性能方面，根据官方提供的基准测试，SpringCloud Gateway的RPS（每秒请求数）是Zuul的1.6倍
4. SpringCloud Gateway建立在Spring Framework5、Project Reactor和Spring Boot 2之上，使用非阻塞API
5. SpringCloud Gateway还支持WebSocket，并且与Spring紧密集成用于更好的开发体验

zuul 1.x模型

SpringCloud中所集成的Zuul版本，采用的是Tomcat容器，使用的是传统的Servlet IO处理模型。

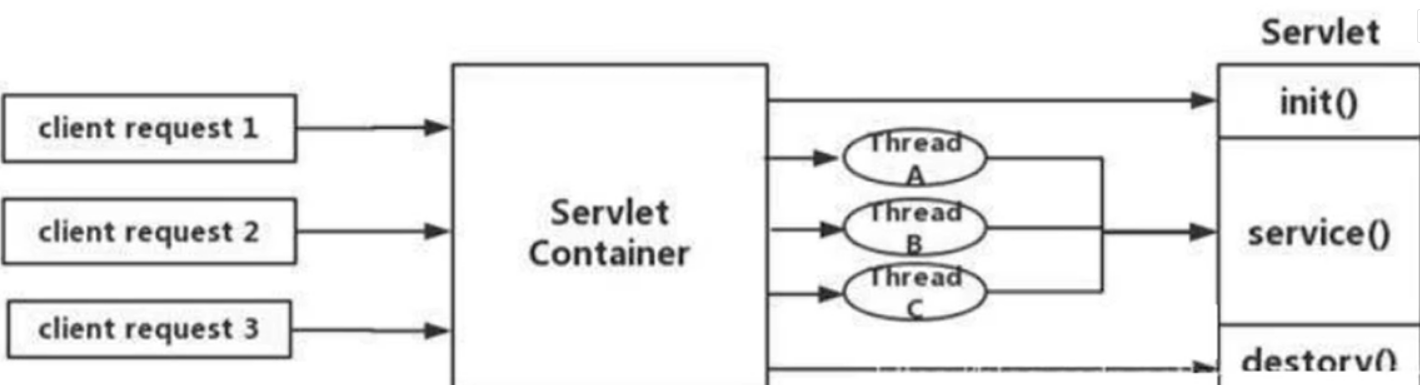

Servlet生命周期？

servlet 由 servlet container 进行生命周期管理

container 启动时构造 servlet 对象并调用 servlet init() 进行初始化；

container 运行时接受请求，并为每个请求分配一个线程（一般从线程池中获取空闲线程）然后调用service()；

container 关闭时调用 servlet destory() 销毁servlet；

上述模式的缺点：
servlet是一个简单的网络IO模型，当请求进入servlet container时，servlet container就会为其绑定一个线程，在并发不高的场景下这种模型是适用的。但是一旦高并发（比如用jmeter压测），线程数量就会涨，而线程资源代价是昂贵的（上下文切换，内存消耗大）严重影响请求的处理时间。在一些简单业务场景下，不希望为每个request分配一个线程，只需要1个或几个线程就能应对极大并发的请求，这种业务场景下servlet模型没有优势

所以Zuul 1.x是基于servlet之上的一个阻塞式处理模型，即spring实现了处理所有request请求的一个servlet（DispatcherServlet）并由该servlet阻塞式处理。所以SpringCloud Zuul无法摆脱servlet模型的弊端。

Gateway模型

Gateway支持 Reactor 和 WebFlux

传统的Web框架，比如说：struts2，springmvc等都是基于Servlet API与servlet容器基础之上运行的。

但是Servlet3.1之后有了异步非阻塞的支持，而WebFlux是一个典型非阻塞异步的框架，它的核心是基于Reactor的相关API实现的。相对与传统的Web框架来说，它可以运行在诸如Netty，Undertow及支持Servlet3.1的容器上。非阻塞式+函数式编程

Spring WebFlux 是 Spring 5.0引入的新的响应式框架，区别于Spring MVC，它不需要依赖Servlet API，它是完全异步非阻塞的，并且基于 Reactor 来实现响应式流规范

2.Gateway 核心概念及工作流程

核心概念：

Route(路由)：路由是构建网关的基本模块，它由ID、目标URI，一系列的断言和过滤器组成，如果断言为true则匹配该路由

Predicate(断言)：参考的是Java8的java.util.function.Predicate
开发人员可以匹配HTTP请求中的所有内容(例如请求头或请求参数)，如果请求与断言相匹配则进行路由

Filter(过滤)：指的是Spring框架中GatewayFilyter的实例，使用过滤器，可以在请求被路由前或者之后进行修改

匹配方式就叫断言，实现这个匹配方式就叫filter，对外表现出来就是路由的功能。

web 请求，通过一些匹配条件，定位到真正的服务节点。并在这个转发过程的前后，进行一些精细化控制。
predicate 就是我们的匹配条件，而filter，就可以理解为一个无所不能的拦截器。有了这两个元素再加上目标uri，就可以实现一个具体的路由。

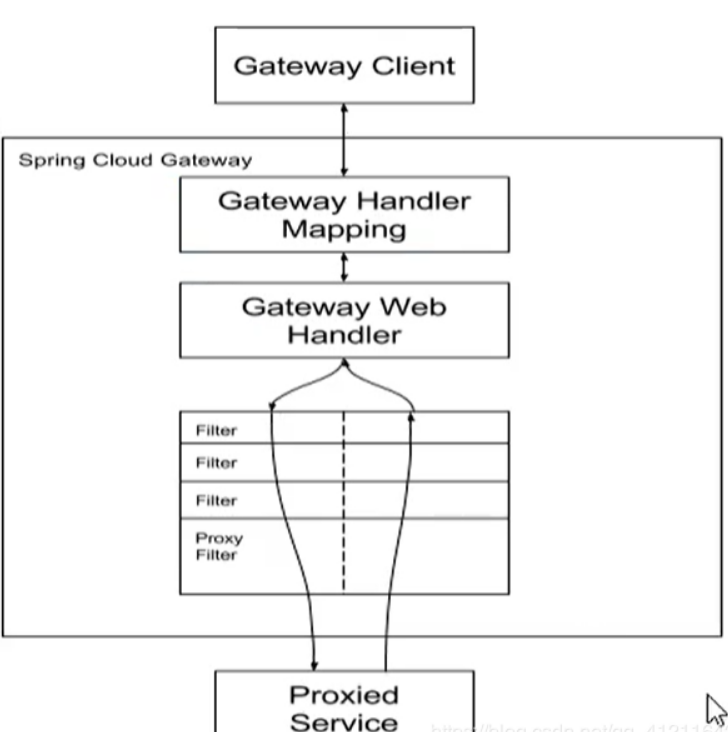

Gateway 工作流程

客户端向Spring Cloud Gateway发出请求。然后在Gateway Handler Mapping中找到与请求相匹配的路由，将其发送到Gateway Web Handler。

Handler再通过指定的过滤器链来讲请求发送到我们实际的服务执行业务逻辑，然后返回。
过滤器之间用虚线分开是因为过滤器可能会在发送代理请求之前（“pre”）或之后（“post”）执行业务逻辑

Filter 在 “pre” 类型的过滤器可以做参数校验、权限校验、流量监控、日志输出、协议转换等；在 “post” 类型的过滤器中可以做响应内容、响应头的修改，日志的输出，流量监控等，有着非常重要的作用

核心逻辑 ：路由转发 + 执行过滤器链

3.Gateway配置路由以及动态路由

3.1 新建module cloud-gateway-gateway9527

3.2 pom.xml

<!--注意不需要web模块依赖，否则报错-->
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud2020</artifactId>
        <groupId>com.atguigu.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-gateway-gateway9527</artifactId>

    <dependencies>
        <!--gateway-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

        <!--eureka client-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <!--引入自定义的api通用包，可使用Payment支付Entity-->
        <dependency>
            <groupId>com.atguigu.springcloud</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>
        <!--一般基础配置类-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>
</project>

3.3 application.yml

server:
  port: 9527

spring:
  application:
    name: cloud-gateway
eureka:
  instance:
    hostname: cloud-gateway-service
  client:
    register-with-eureka: true
    fetch-registry: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka

3.4 主启动类

package com.atguigu.springcloud;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;
@SpringBootApplication
@EnableEurekaClient
public class GatewayMain9527 {
    public static void main(String[] args) {
        SpringApplication.run(GatewayMain9527.class,args);
    }
}

9527 网关如何做路由映射？

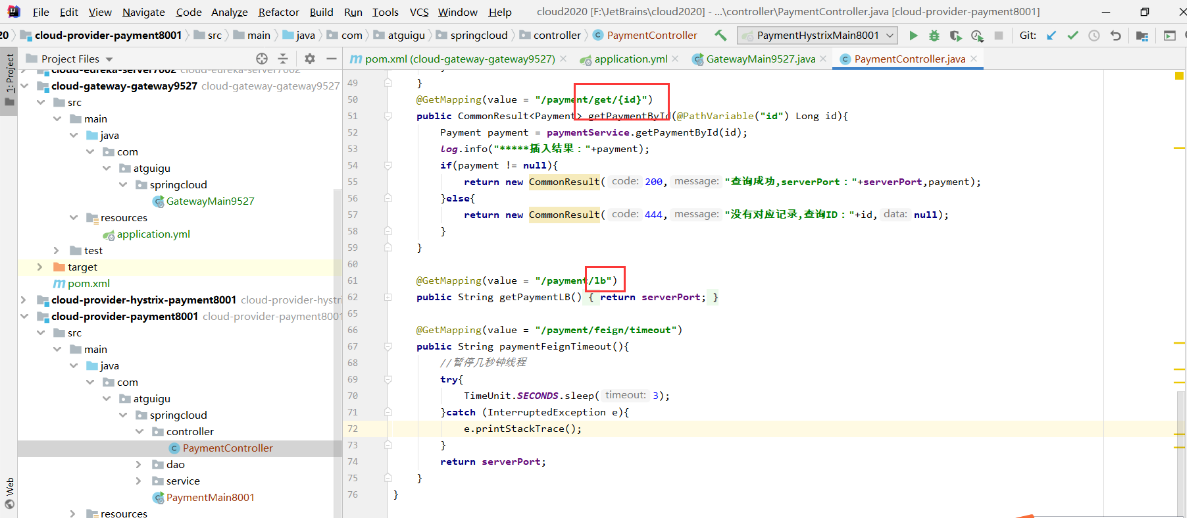

先来看看cloud-provider-payment8001 controller的访问地址

现在不想暴露8001端口，希望在8001外面套一层9527，这样如果有人攻击8001，有一层9527挡着

3.5 yml 新增网关配置

spring:
  cloud:
    gateway:
      routes:
        - id: payment_routh #payment_routh    #路由的ID，没有固定规则但要求唯一，简易配合服务名
          uri: http://localhost:8001         #匹配后提供服务的路由地址
          predicates:
            - Path=/payment/get/**          #断言，路径相匹配的进行路由

        - id: payment_routh2 #payment_routh   #路由的ID，没有固定规则但要求唯一，简易配合服务名
          uri: http://localhost:8001          #匹配后提供服务的路由地址
          predicates:
            - Path=/payment/lb/**             #断言，路径相匹配的进行路由

Gateway网关路由有两种配置方式

在配置文件yml 中配置

代码中注入RouteLocator 的Bean
官网案例：https://cloud.spring.io/spring-cloud-static/spring-cloud-gateway/2.2.1.RELEASE/reference/html/#route-metadata-configuration

package com.atguigu.springcloud.config;
import org.springframework.cloud.gateway.route.RouteLocator;
import org.springframework.cloud.gateway.route.builder.RouteLocatorBuilder;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
@Configuration
public class GateWayConfig {
	/**
     * 配置一个id为route-name的路由规则，
     * 当访问地址http://localhost:9527/guonei时会自动转发到地址：http://news.baidu.com/guonei
     * @param routeLocatorBuilder
     * @return
     */
    @Bean
    public RouteLocator customRouteLocator(RouteLocatorBuilder routeLocatorBuilder){
        RouteLocatorBuilder.Builder routes = routeLocatorBuilder.routes();

        routes.route("path_route_atguigu",
                r -> r.path("/guonei")
                        .uri("http://news.baidu.com/guonei")).build();
        return routes.build();
    }
}

这个就是用编码的方式实现gateway网关进行路由映射配置的方法

动态路由
上面访问的路由地址我们是写死的，在微服务架构中，微服务提供者不可能只有一台服务器，就需要动态路由

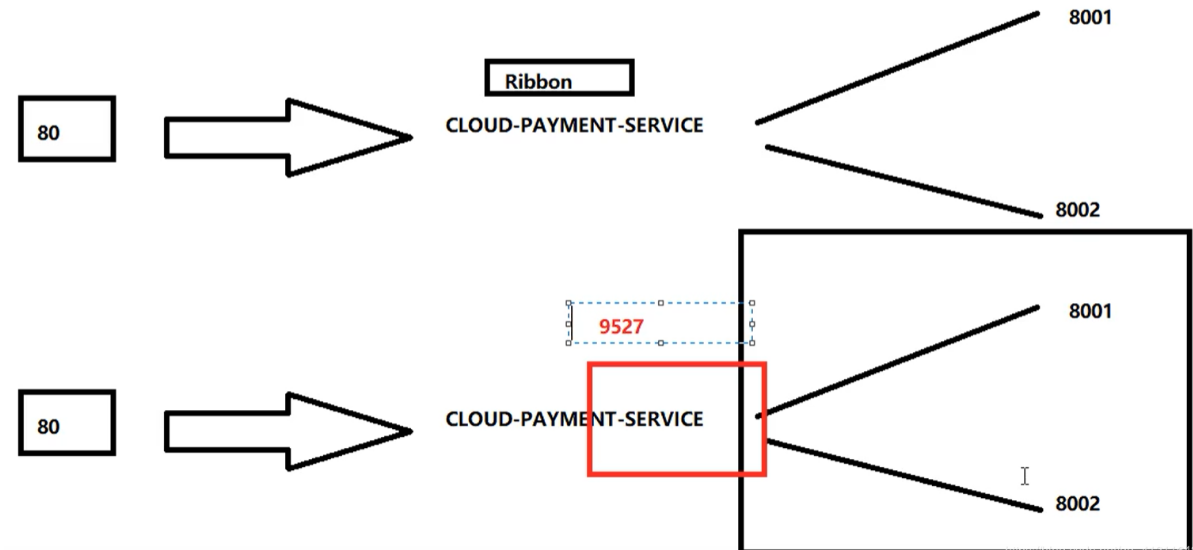

之前80客户端发送请求访问8001/8002，通过ribbon负载均衡，将请求分散，现在服务提供者如果是多台，就需要将ribbon替换为gateway，只暴露gateway，客户端请求统一发到gateway，gateway将请求转发给8001/8002。

默认情况下Gateway会根据注册中心注册的服务列表，以注册中心上微服务名为路径创建动态路由进行转发，从而实现动态路由的功能。

现在启动一个eureka7001，两个服务提供者8001/8002

修改pom.xml，将9527注册进eureka

<dependency>
    <groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

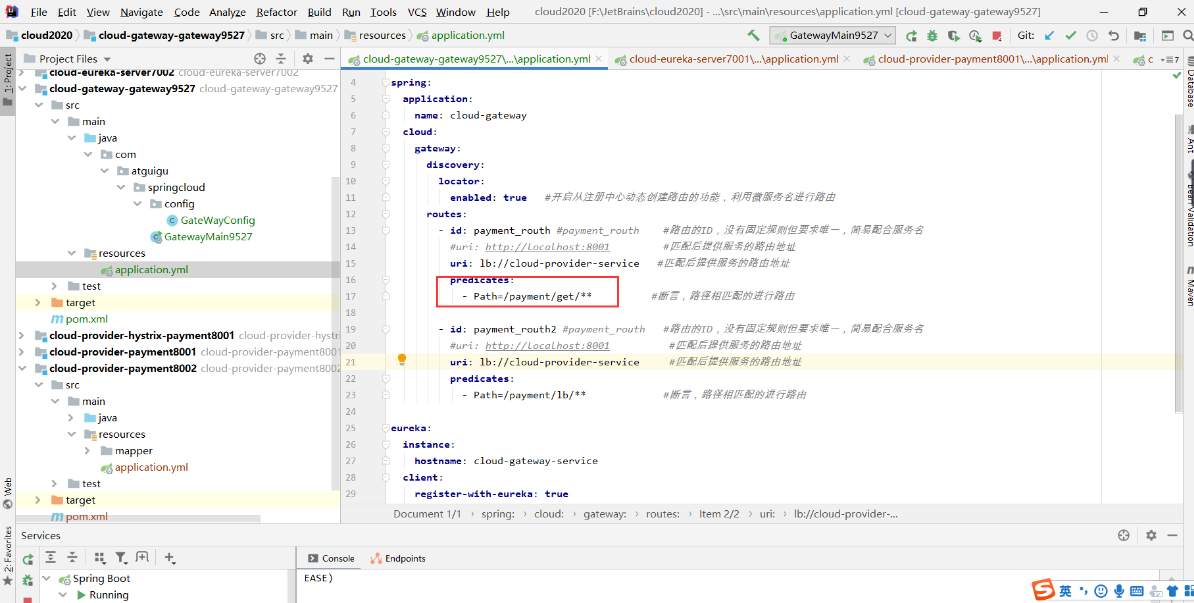

修改yml
需要注意的是uri的协议为lb，表示启用Gateway的负载均衡功能。

lb://serviceName是springcloud gateway在微服务中自动为我们创建的负载均衡uri。

spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      discovery:
        locator:
          enabled: true   #开启从注册中心动态创建路由的功能，利用微服务名进行路由
      routes:
        - id: payment_routh #payment_routh    #路由的ID，没有固定规则但要求唯一，简易配合服务名
          #uri: http://localhost:8001         #匹配后提供服务的路由地址
          uri: lb://cloud-provider-service   #匹配后提供服务的路由地址，lb后跟提供服务的微服务的名，不要写错
          predicates:
            - Path=/payment/get/**          #断言，路径相匹配的进行路由

        - id: payment_routh2 #payment_routh   #路由的ID，没有固定规则但要求唯一，简易配合服务名
          #uri: http://localhost:8001          #匹配后提供服务的路由地址
          uri: lb://cloud-provider-service     #匹配后提供服务的路由地址,lb后跟提供服务的微服务的名，不要写错
          predicates:
            - Path=/payment/lb/**             #断言，路径相匹配的进行路由

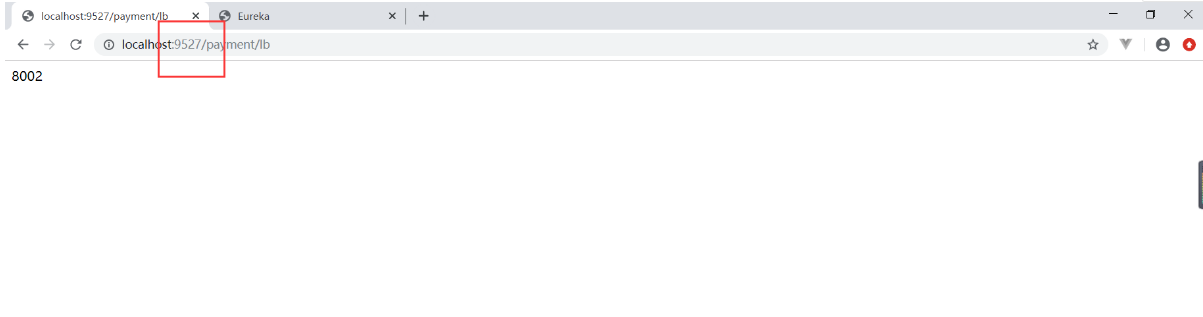

两个微服务注册进来，微服务名一定要对应，别写错。现在再来看通过9527 访问服务，也是可以的，并且多次刷新，8001/8002交替出现。

4. Gateway 常用的 Predicate

上面用的path 只是predicate 中的一个，只要使predicates为true 就访问，false不访问。

Route PredicateFactories

SpringCloud Gateway将路由匹配作为Spring WebFlux HandlerMapping基础架构的一部分。

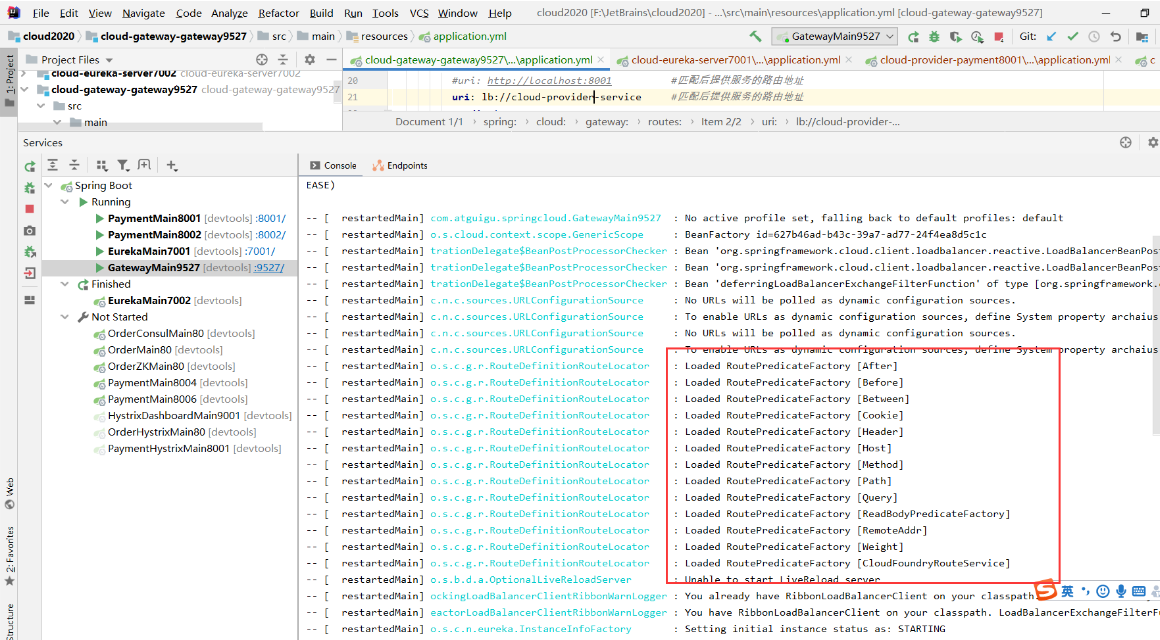

SpringCloud Gateway包括许多内置的RoutePredicate工厂。所有这些Predicate都与HTTP请求的不同属性匹配。多个Route Predicate工厂可以进行组合。

SpringCloud Gateway创建Route对象时，使用RoutePredicateFactory创建Predicate对象，Predicate对象可以赋值给Route。SpringCloud Gateway包括许多内置的Route Predicate Factories。

所有这些谓词都匹配HTTP请求的不同属性。多种谓词工厂可以组合，并通过逻辑and。

有哪几种?

• After Route Predicate

  • After=2020-03-08T10:59:34.102+08:00[Asia/Shanghai]

• Before Route Predicate

  • After=2020-03-08T10:59:34.102+08:00[Asia/Shanghai]
  • Before=2020-03-08T10:59:34.102+08:00[Asia/Shanghai]

• Between Route Predicate

  • Between=2020-03-08T10:59:34.102+08:00[Asia/Shanghai] , 2020-03-08T10:59:34.102+08:00[Asia/Shanghai]

• Cookie Route Predicate

• Cookie=username,atguigu #并且Cookie是username=zhangshuai才能访问

• Header Route Predicate

• Header=X-Request-Id, \d+ #请求头中要有X-Request-Id属性并且值为整数的正则表达式

• Host Route Predicate

• Host=**.atguigu.com

• Method Route Predicate

  • Method=GET

• Path Route Predicate

• Query Route Predicate

  • Query=username, \d+ #要有参数名称并且是正整数才能路由

yml 配置

spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      discovery:
        locator:
          enabled: true # 开启从注册中心动态创建路由的功能，利用微服务名称j进行路由
      routes:
        - id: payment_route # 路由的id,没有规定规则但要求唯一,建议配合服务名
          #匹配后提供服务的路由地址
          #          uri: http://localhost:8001
          uri: lb://cloud-payment-service
          predicates:
            - Path=/payment/get/** # 断言，路径相匹配的进行路由
              #- After=2017-01-20T17:42:47.789-07:00[America/Denver]
              #- Before=2017-01-20T17:42:47.789-07:00[America/Denver]
              #- Cookie=username,zzyy
              #- Header=X-Request-Id, \d+ #请求头要有X-Request-Id属性，并且值为正数
              #- Host=**.atguigu.com
              #- Method=GET
              #- Query=username, \d+ # 要有参数名username并且值还要是正整数才能路由
              # 过滤
              #filters:
            #  - AddRequestHeader=X-Request-red, blue
        - id: payment_route2
          #          uri: http://localhost:8001
          uri: lb://cloud-payment-service
          predicates:
            Path=/payment/lb/** #断言,路径相匹配的进行路由

After是在时间之后，Before是在时间之前，Between是在之间，需要传两个时间，就不详细写了

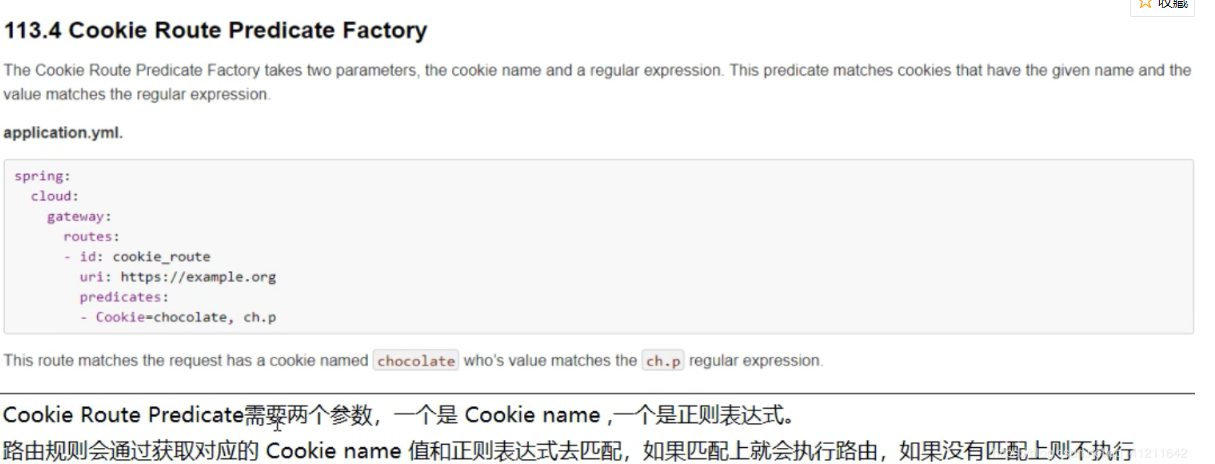

Cookie

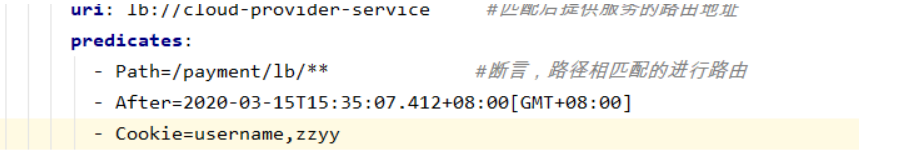

修改yml：

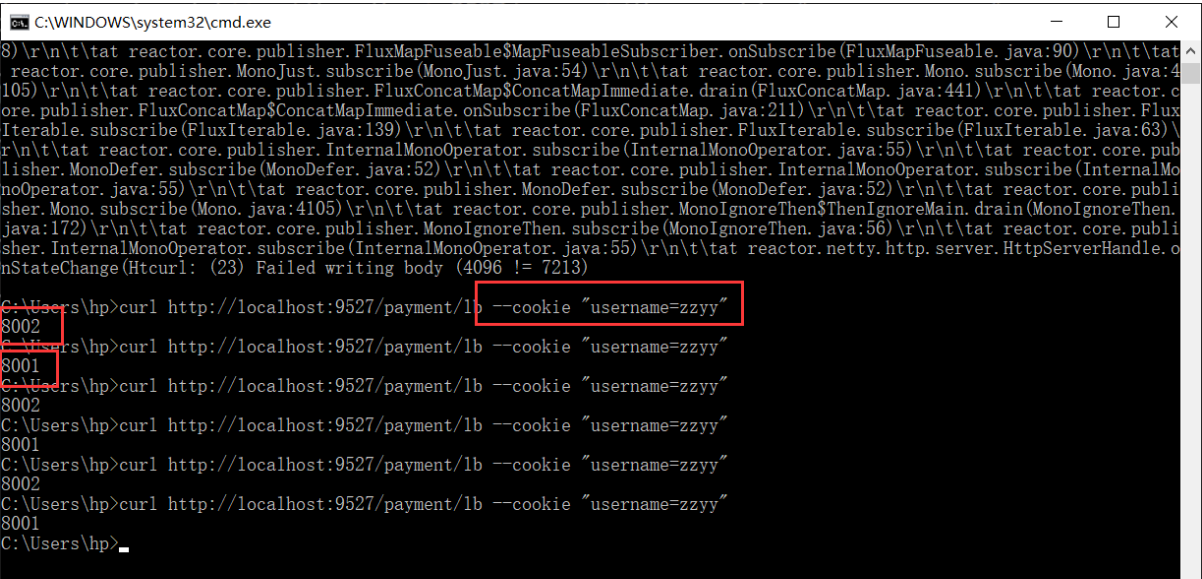

重启9527，使用curl 命令测试（curl是postman 图形化界面的命令）
启动 cmd命令界面

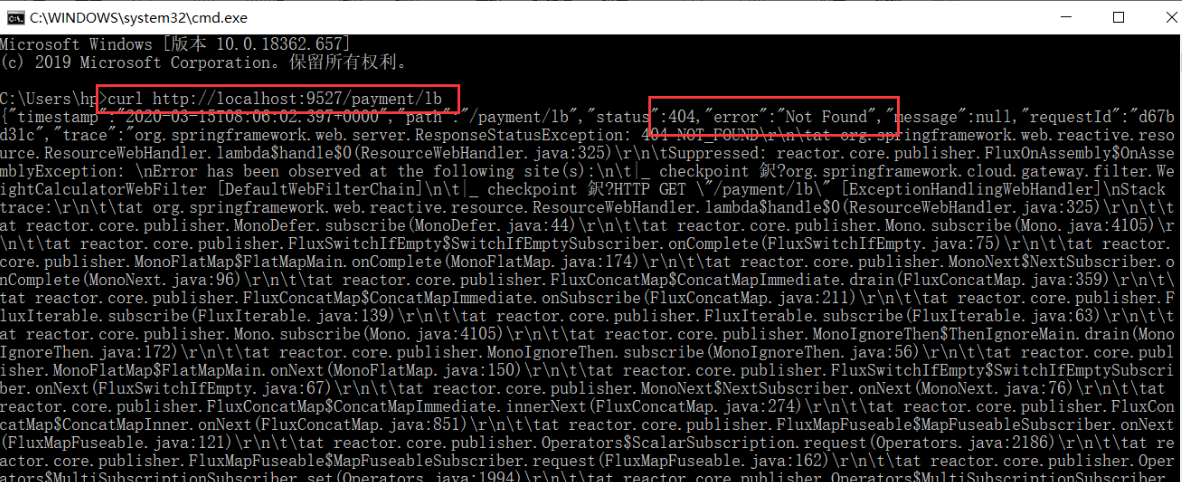

不带cookie访问：

404 not found不让访问，再来看带cookie：

这样，时间上匹配且带着cookie就能访问了。

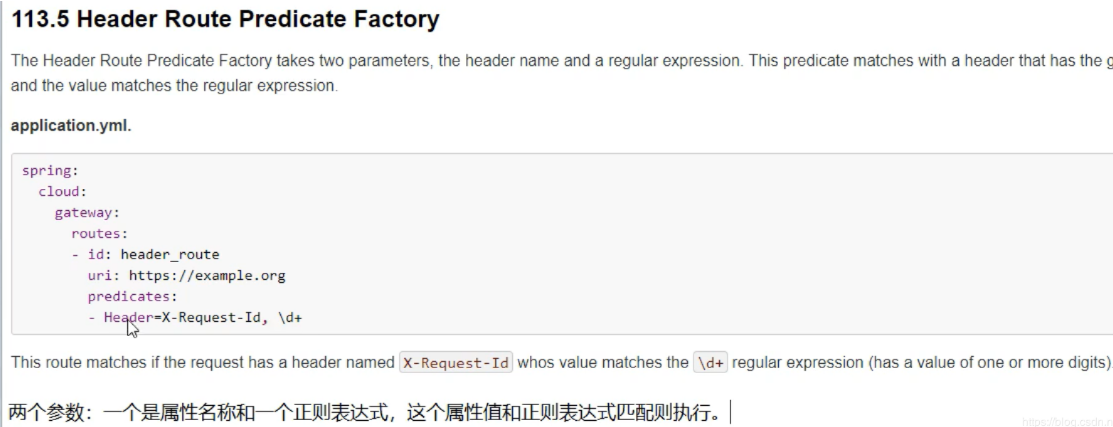

Header

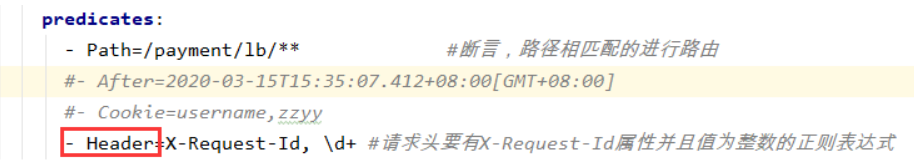

修改 yml

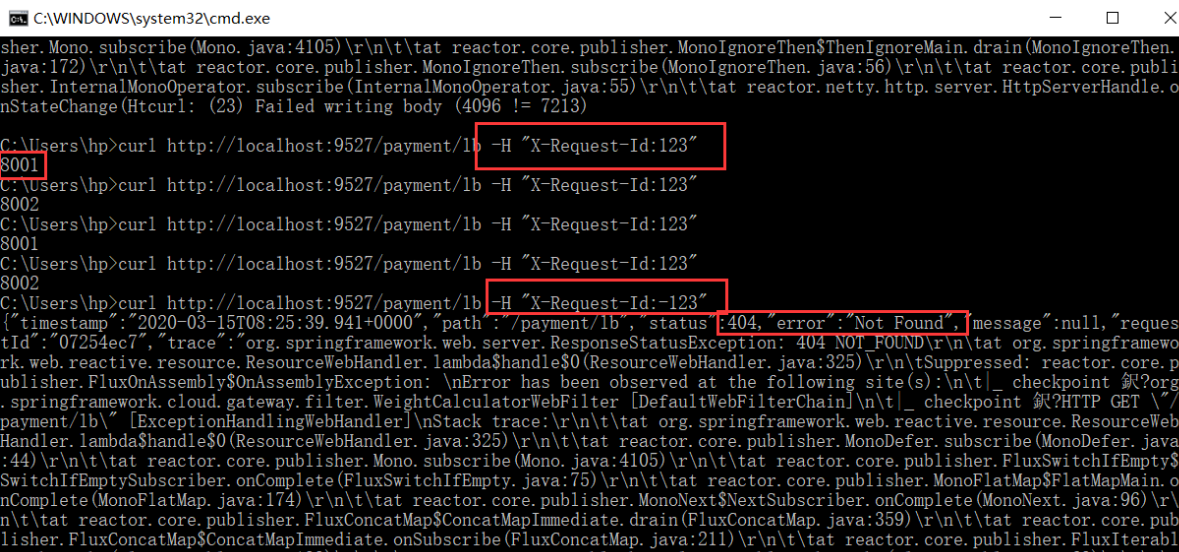

重启9527，使用curl 命令测试

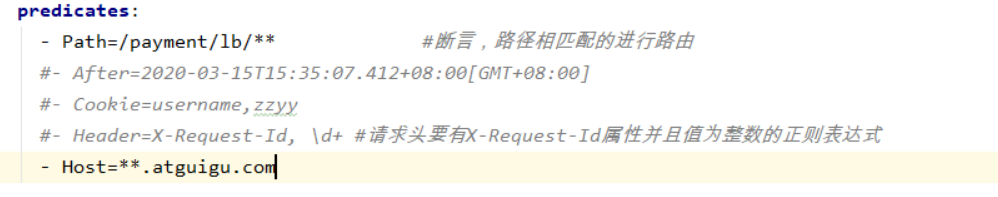

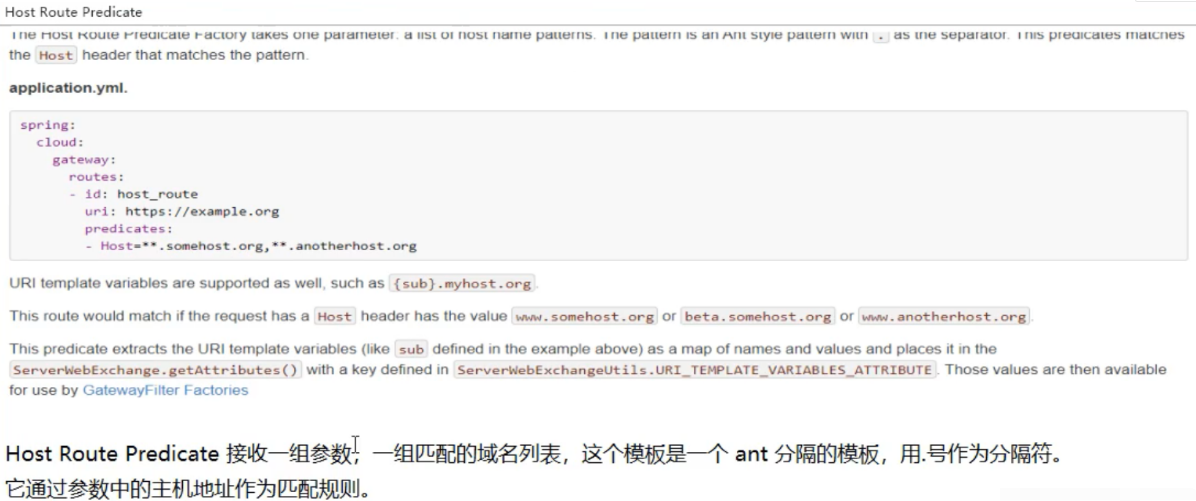

Host

修改yml

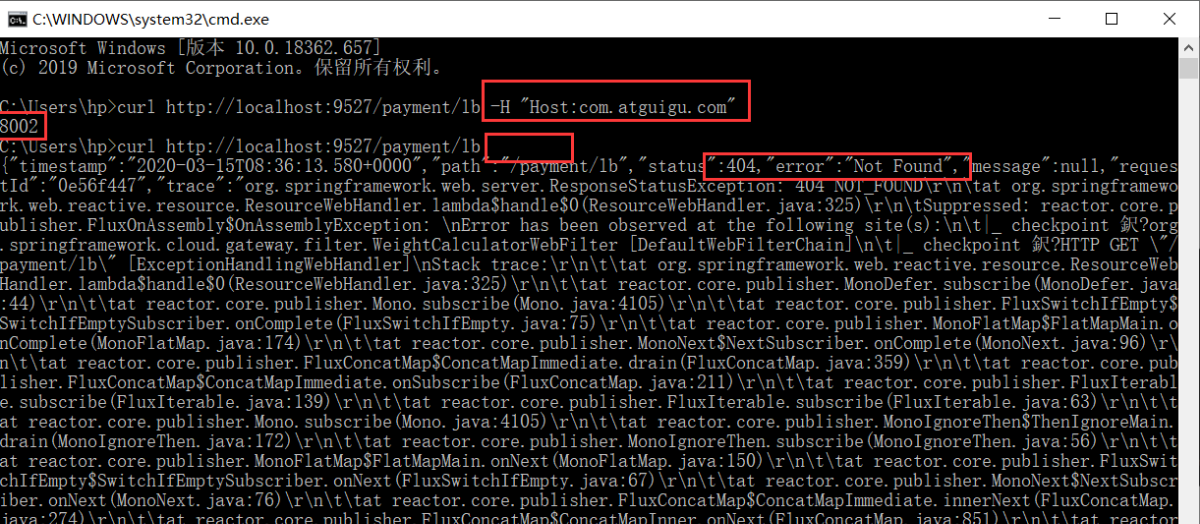

重启，测试

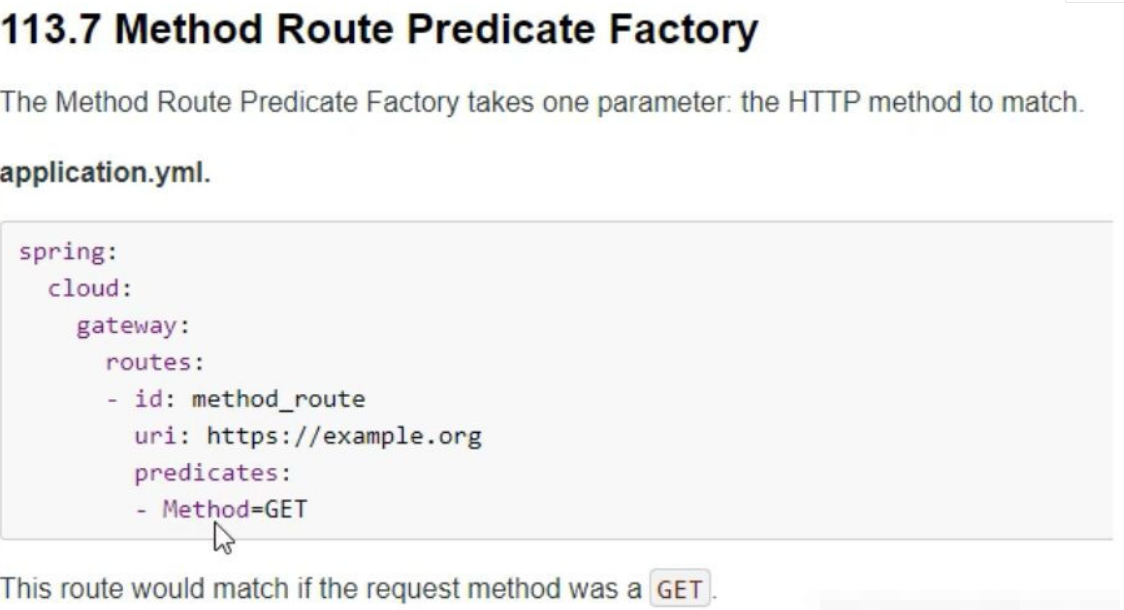

Method

只有请求方法是GET方法才允许访问

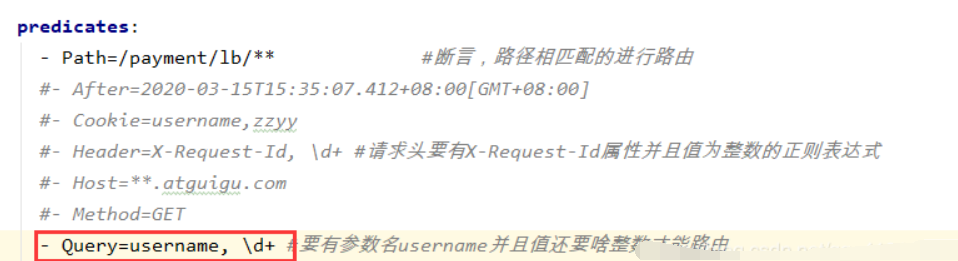

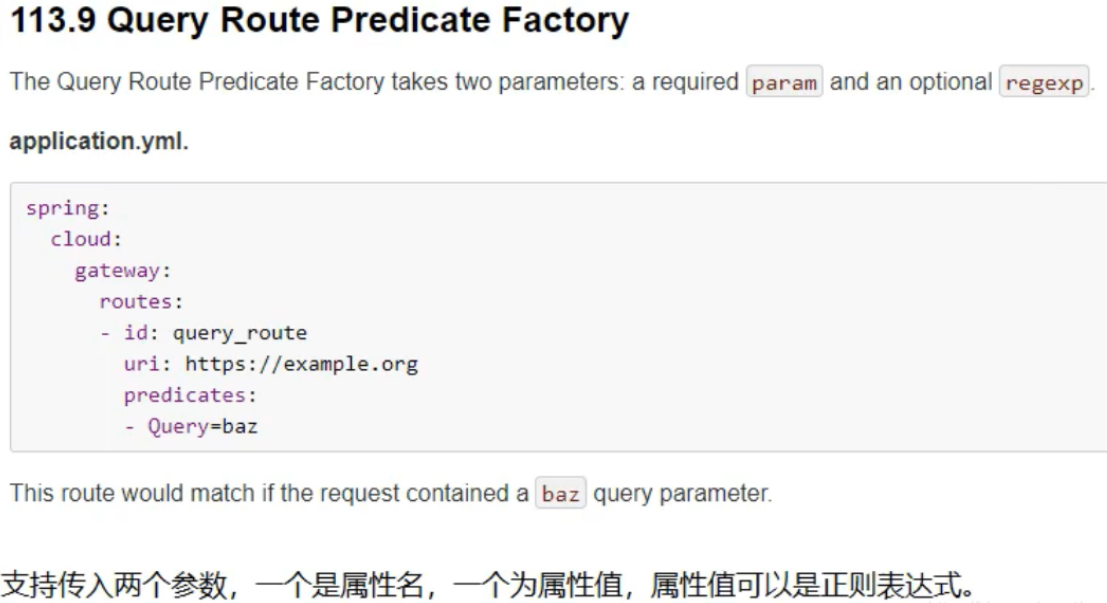

Query

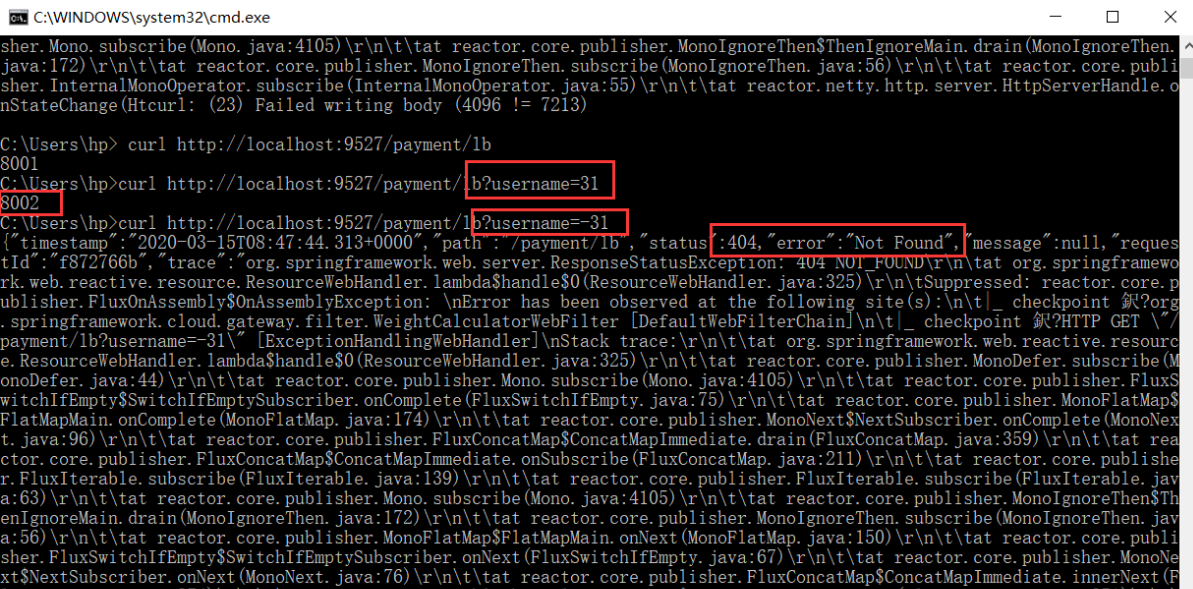

修改yml

重启，测试

小总结

说白了，Predicate就是为了实现一组匹配规则，让请求过来找对应的Route进行处理。

5.Gateway的 Filter

路由过滤器可用于修改进入的HTTP请求和返回的HTTP响应，路由过滤器只能指定路由进行使用

SpringCloud Gateway内置了多种路由过滤器，他们都由GatewayFilter的工厂类来生成

SpringCloud Gateway的 Filter，生命周期有 pro 和 post，
种类有GatewayFilter 和 GlobalFilter

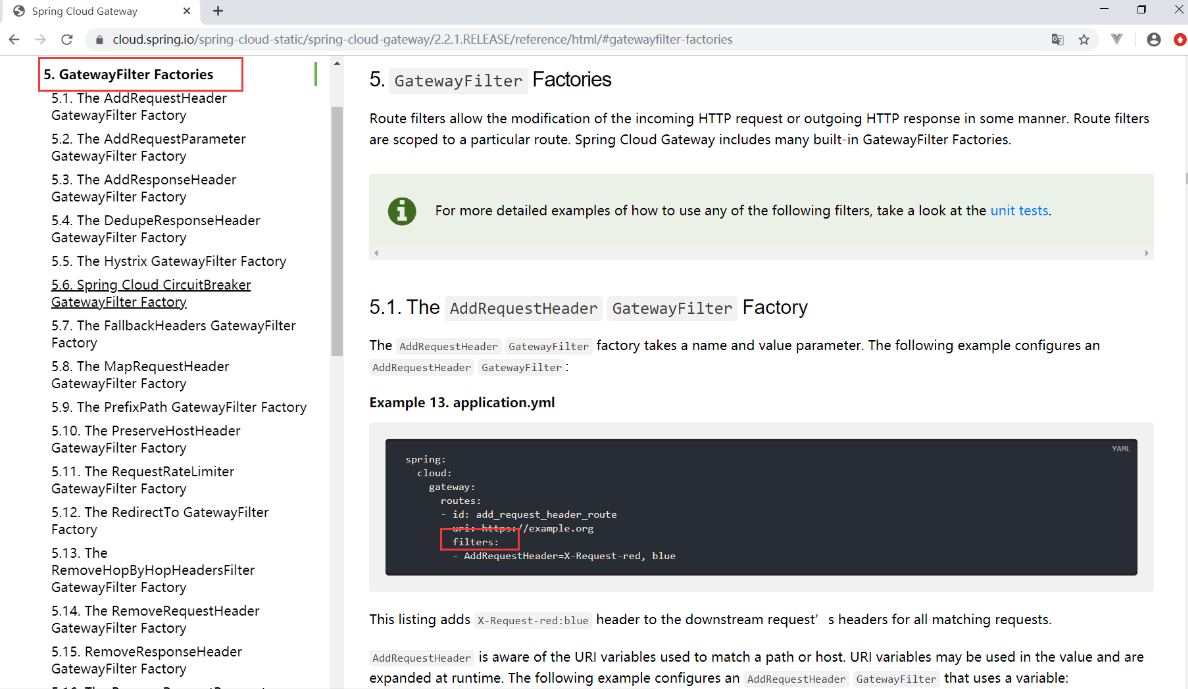

常用的GatewayFilter 有31种之多

路由过滤器可用于修改进入的HTTP请求和返回的HTTP响应，路由过滤器只能指定路由进行使用

SpringCloud Gateway内置了多种路由过滤器，他们都由GatewayFilter的工厂类来生成

SpringCloud Gateway的 Filter，生命周期有 pro 和 post，
种类有GatewayFilter 和 GlobalFilter

常用的GatewayFilter 有31种之多

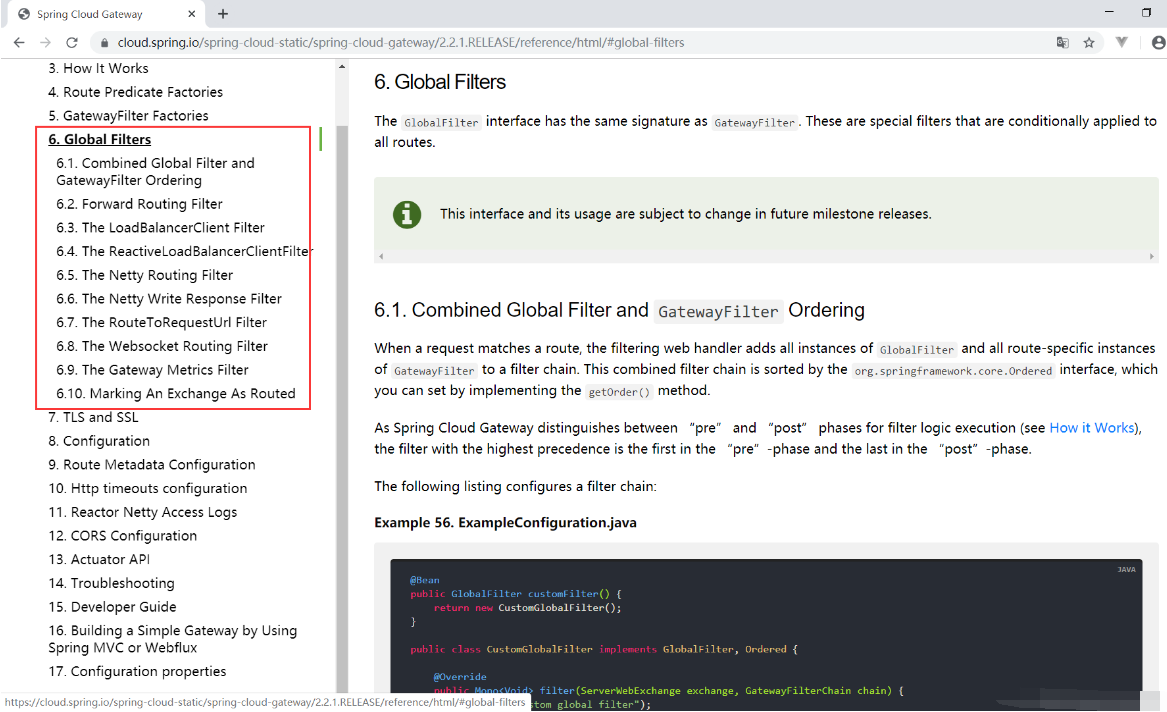

GlobalFilter 有10个

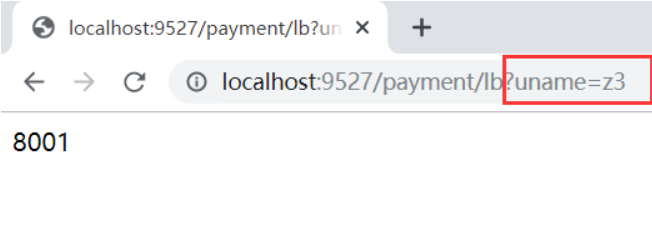

这里主要介绍一下自定义全局GlobalFilter

需要实现两个接口：GlobalFilter、Ordered

能做什么？

全局日志记录
统一网关鉴权

案例代码

添加一个过滤器类继承GlobalFilter、Ordered

package com.atguigu.springcloud.filter;
import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.HttpStatus;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
import java.util.Date;
/**
 * @author wsk
 * @date 2020/3/15 18:10
 */
@Component
@Slf4j
public class MyLogGateWayFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("***********come in MyLogGateWayFilter: "+new Date());
        String uname = exchange.getRequest().getQueryParams().getFirst("uname");//每次进来后判断带不带uname这个key
        if(uname == null){
            log.info("*********用户名为null ，非法用户，o(╥﹏╥)o");
            exchange.getResponse().setStatusCode(HttpStatus.NOT_ACCEPTABLE);    //uname为null非法用户
            return exchange.getResponse().setComplete();
        }
        return chain.filter(exchange);
    }
    @Override
    public int getOrder() {
        return 0;
    }
}

重启，测试

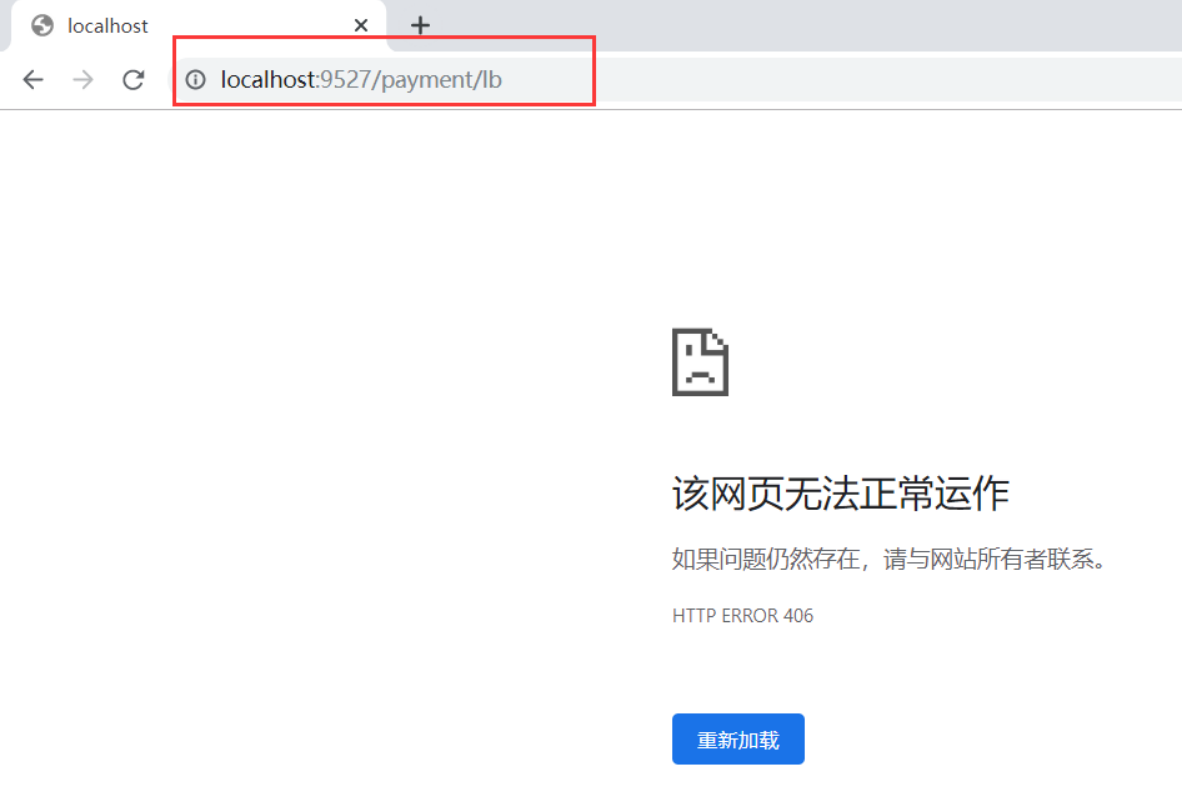

只有带uname 参数才能访问成功，不带或带的参数不是uname 都不能访问
