3 容器管理工具Rancher

3.1 什么是Rancher

 Rancher是一个开源的企业级全栈化容器部署及管理平台。Rancher为容器提供一揽 子基础架构服务：CNI兼容的网络服务、存储服务、主机管理、负载均衡、防护墙…… Rancher让上述服务跨越公有云、私有云、虚拟机、物理机环境运行，真正实现一键式应 用部署和管理。

3.2 Rancher安装

（1）下载Rancher 镜像

1	docker pull rancher/server

（2）创建Rancher容器

1	docker run -di --name=rancher -p 9090:8080 rancher/server

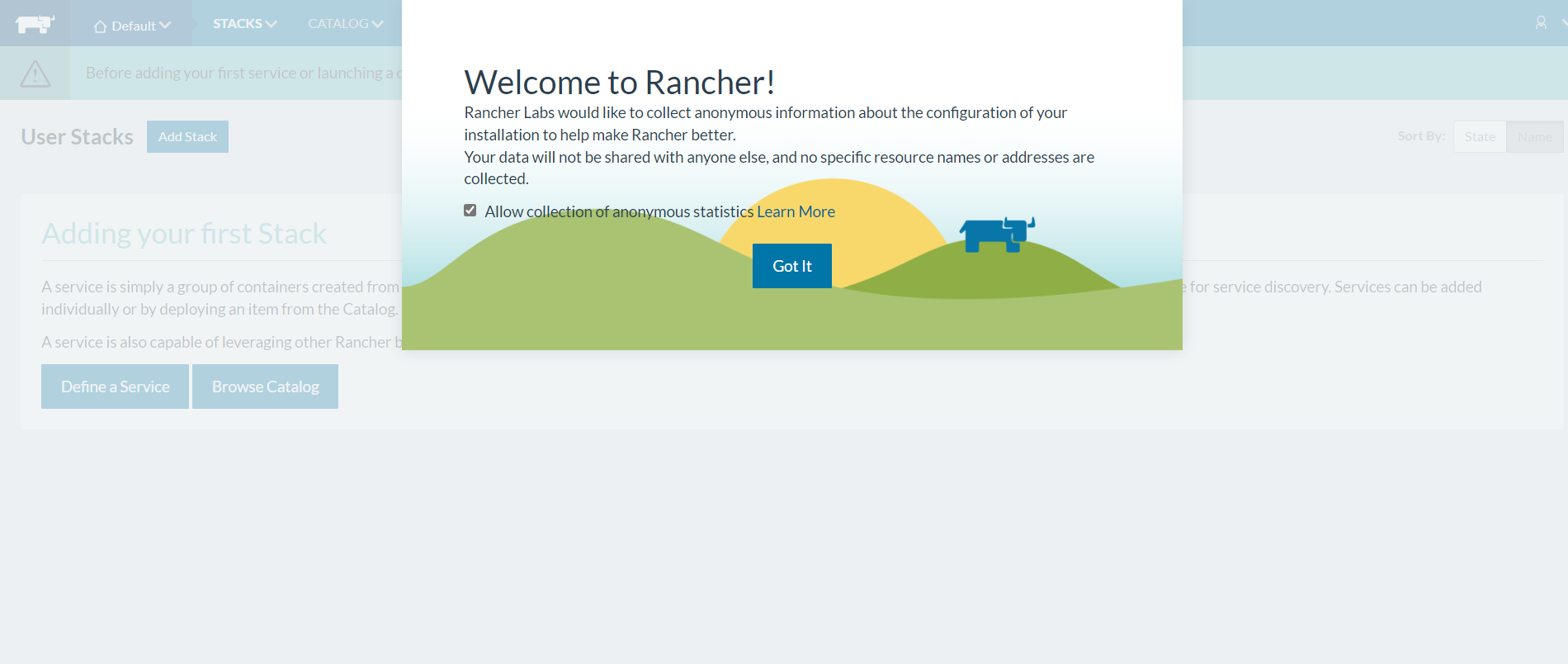

（3）在浏览器输入地址： http://192.168.184.136:9090 即可看到高端大气的欢迎页

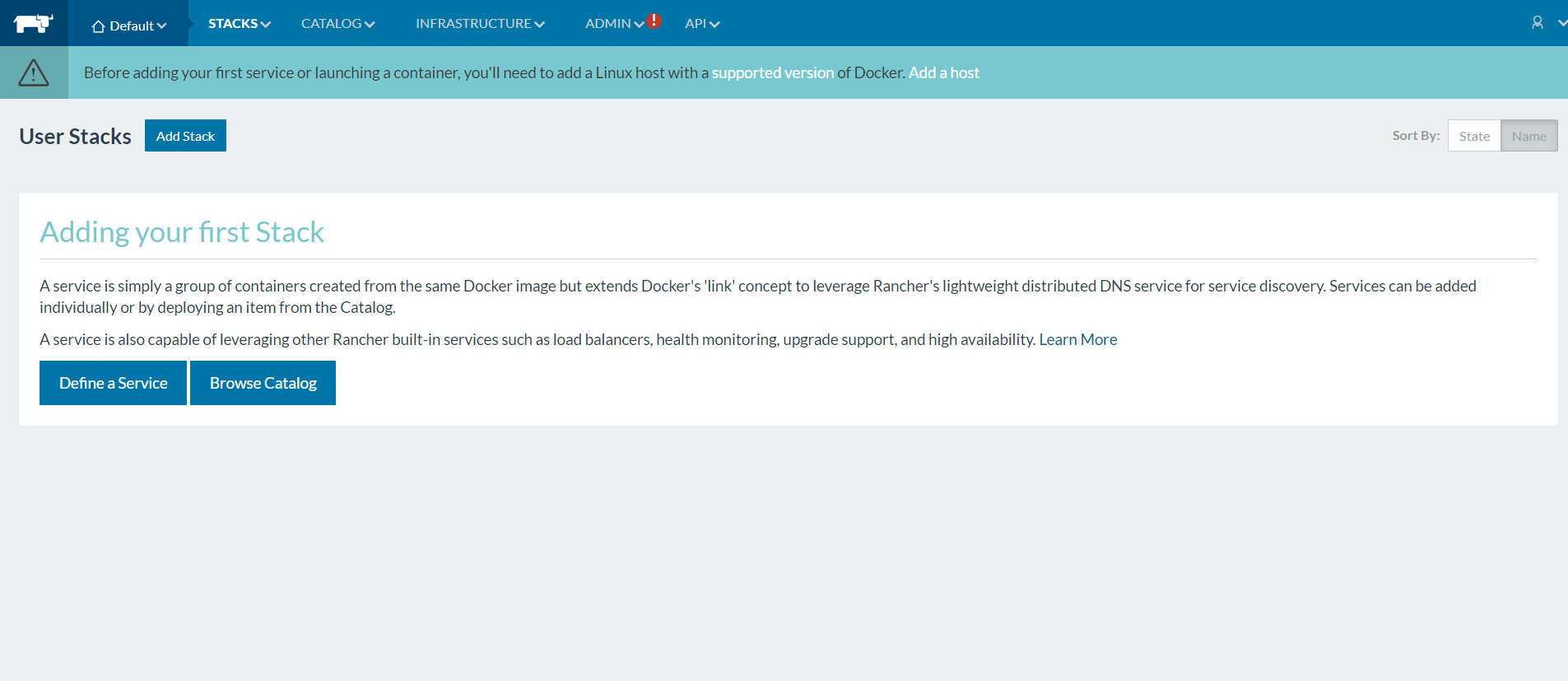

点击Got It 进入主界面

（4）切换至中文界面

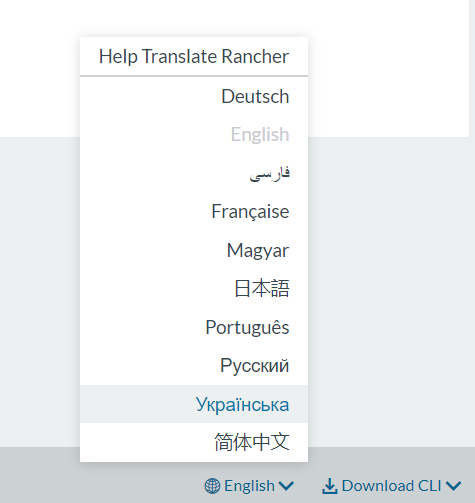

点击右下角的English 在弹出菜单中选择中

切换后我们就可以看到亲切的中文界面啦~

3.3 Rancher初始化

3.3.1 添加环境

Rancher 支持将资源分组归属到多个环境。每个环境具有自己独立的基础架构资源及服务，并由一个或多个用户、团队或组织所管理。

例如，您可以创建独立的“开发”、“测试”及“生产”环境以确保环境之间的安全隔离，将“开发”环境的访问权限赋予全部人员，但限制“生产”环境的访问权限给一个小的团队。

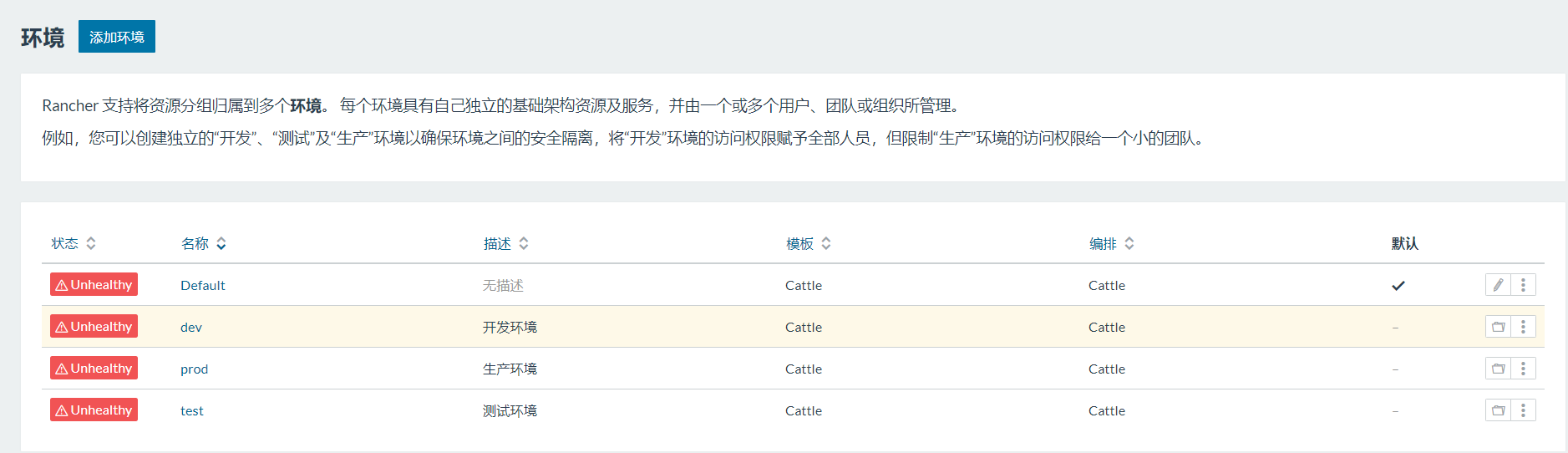

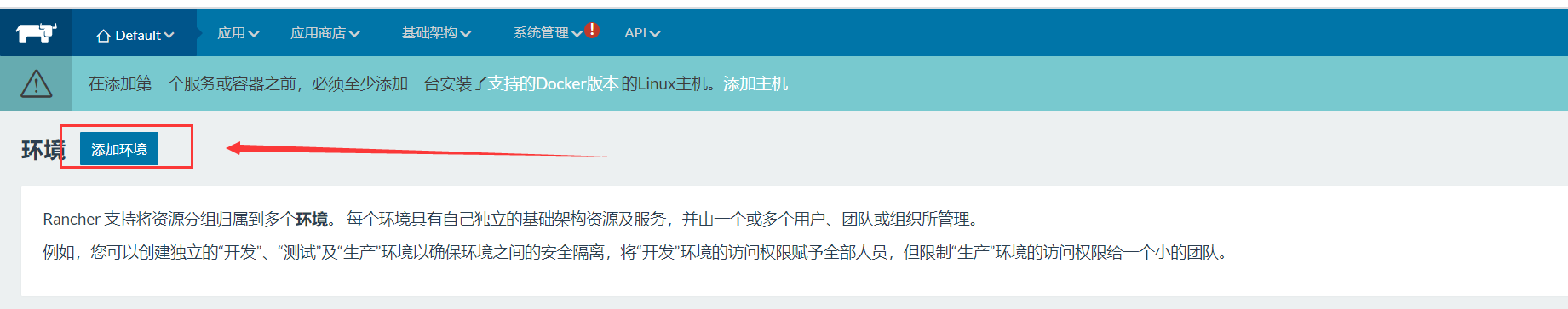

（1）选择“Default –>环境管理” 菜单

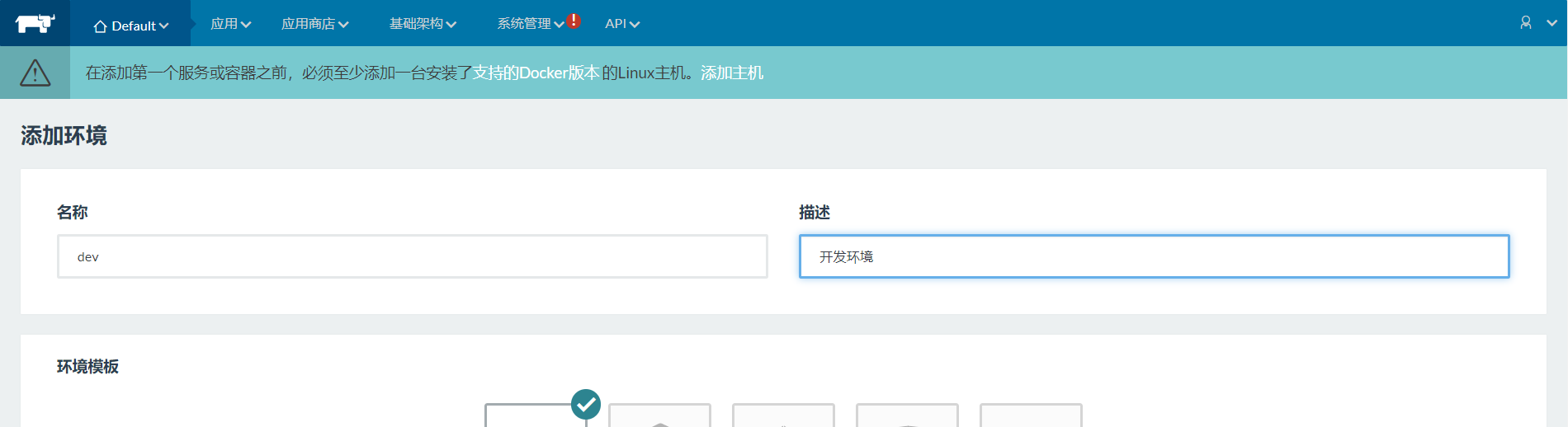

（2）填写名称，点击“创建”按钮

（3）按照上述步骤，添加测试环境和生产环境

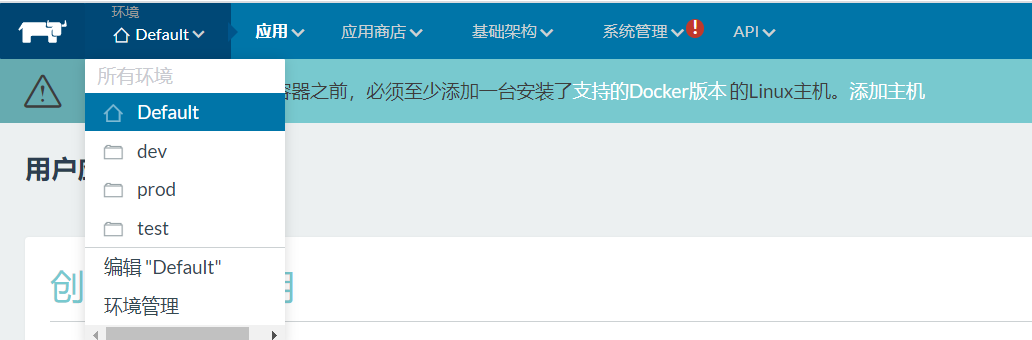

（4）你可以通过点击logo右侧的菜单在各种环境下切

3..3.2 添加主机

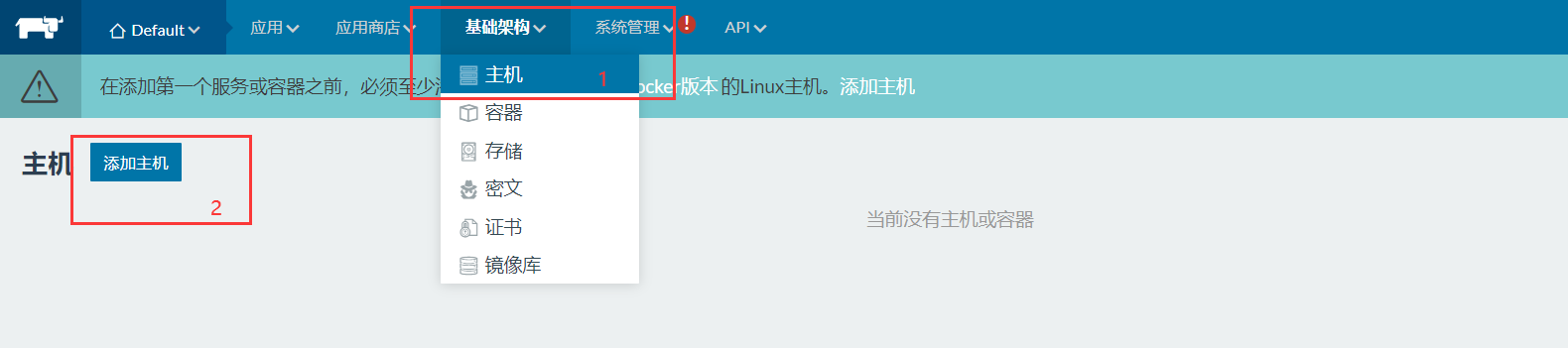

（1）选择基础架构–>主机菜单，点击添加主机

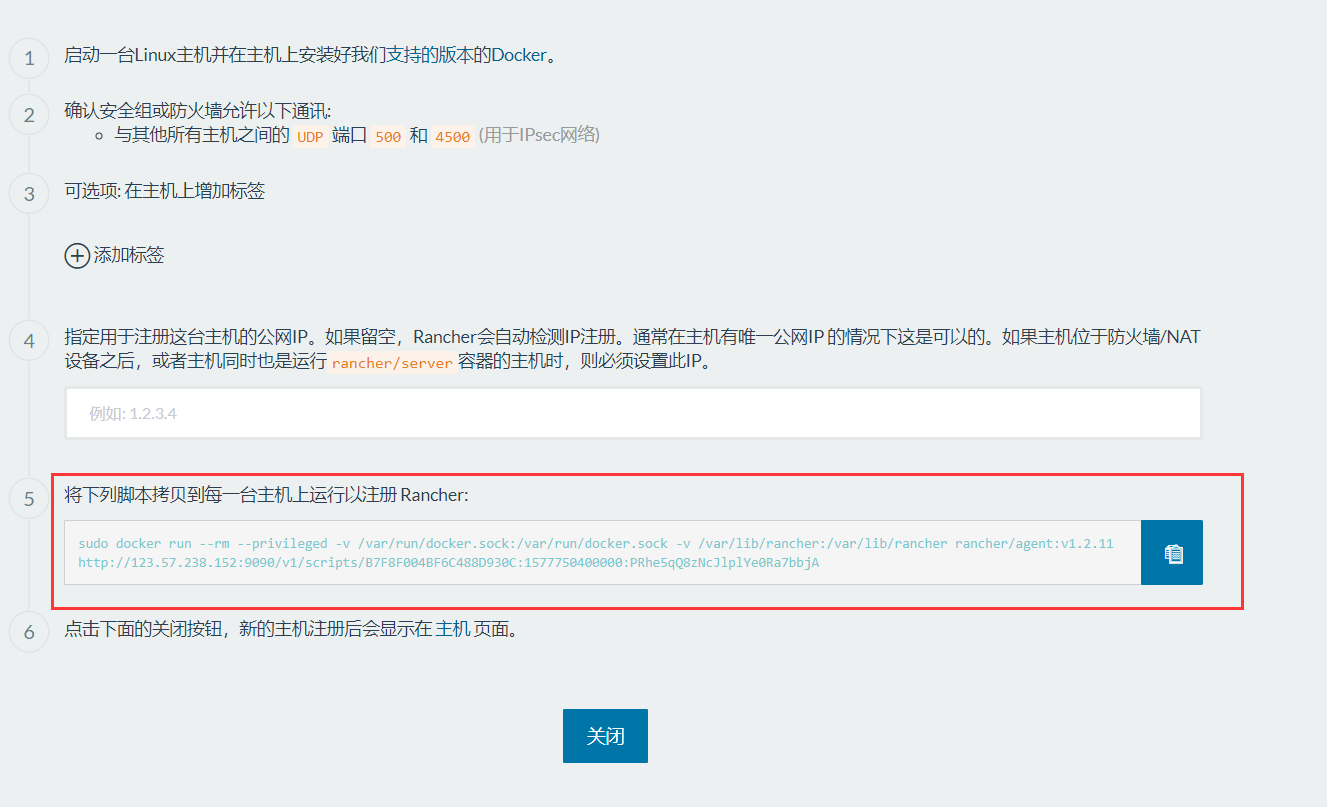

（2）拷贝脚本

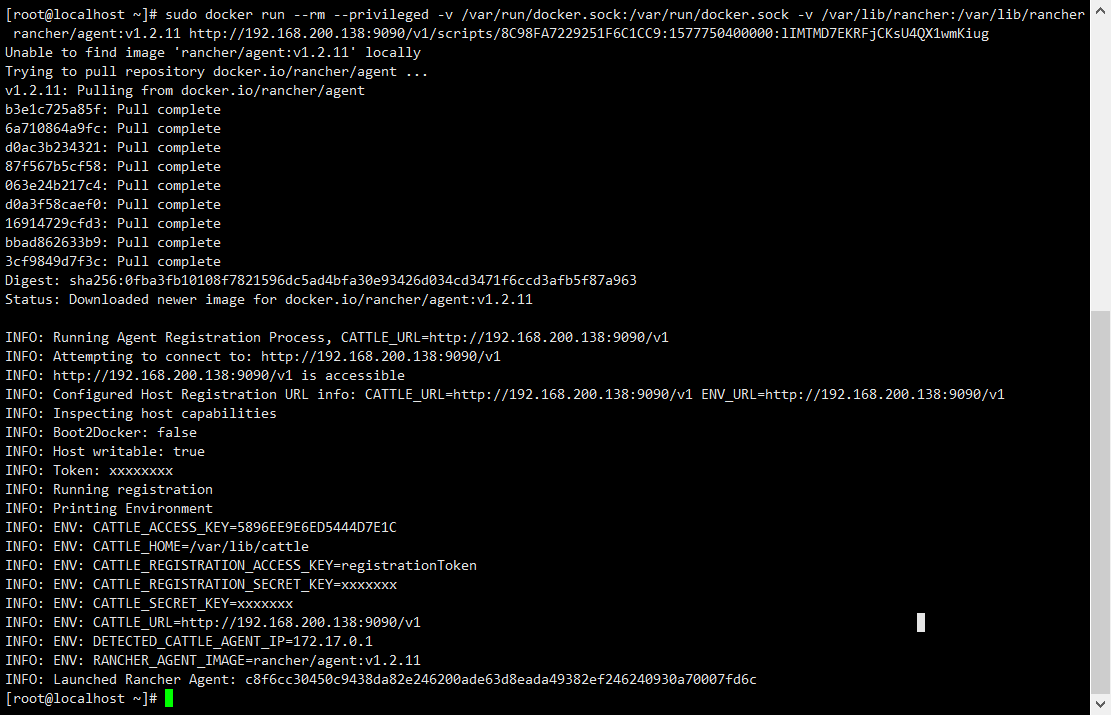

（3）在服务器（虚拟机）上运行脚本

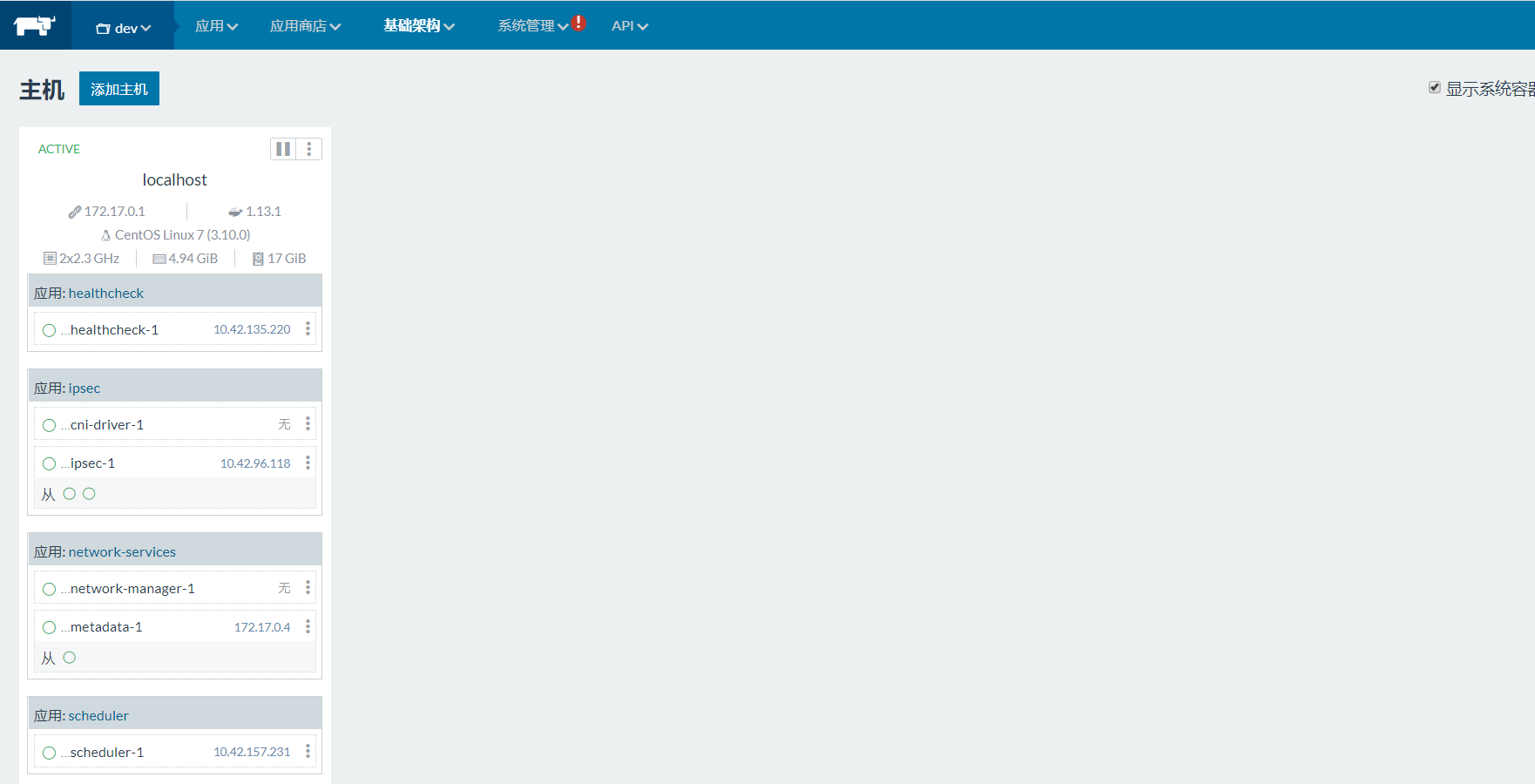

（4）点击关闭按钮后，会看到界面中显示此主机。我们可以很方便地管理主机的每个容器的开启和关闭

3.3.3 添加应用

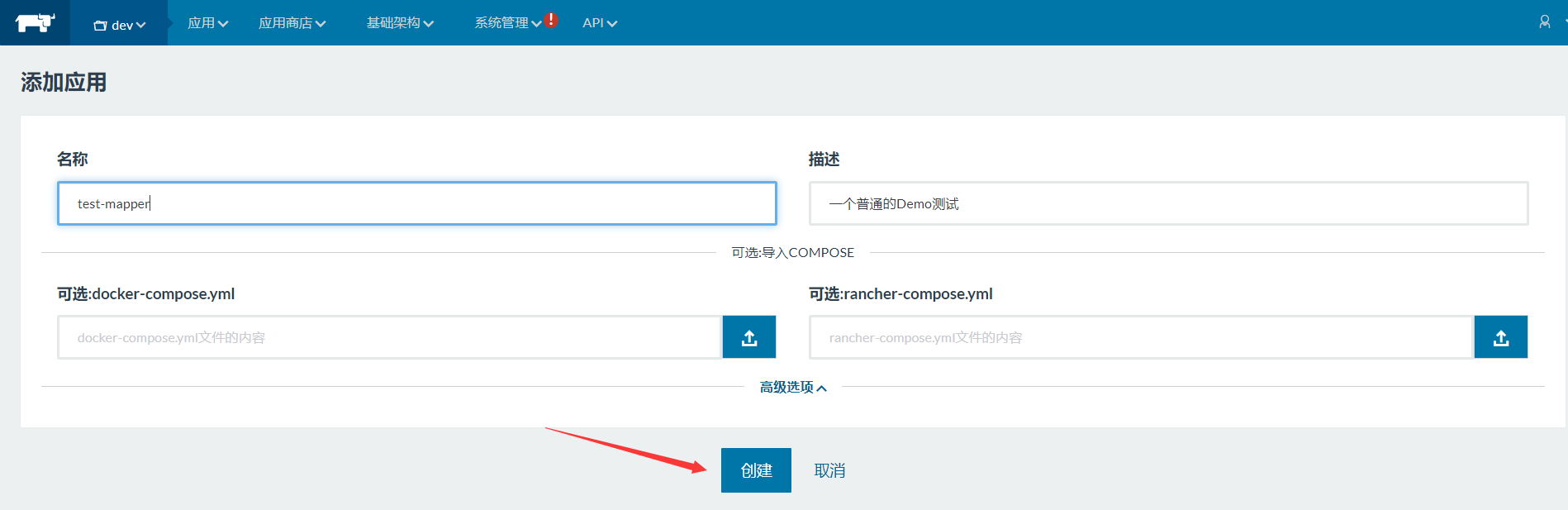

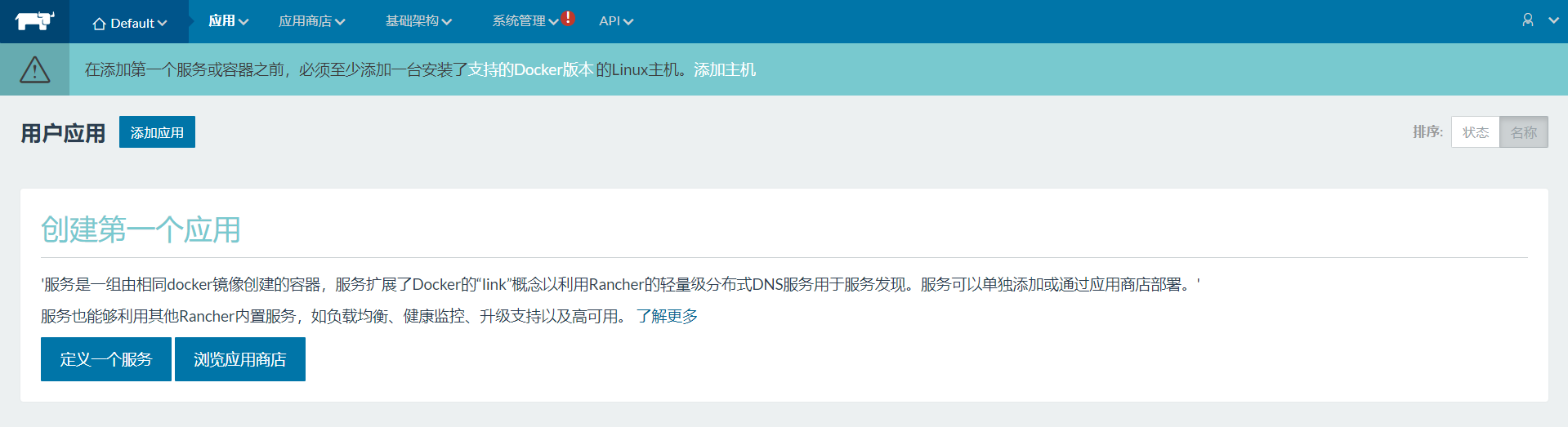

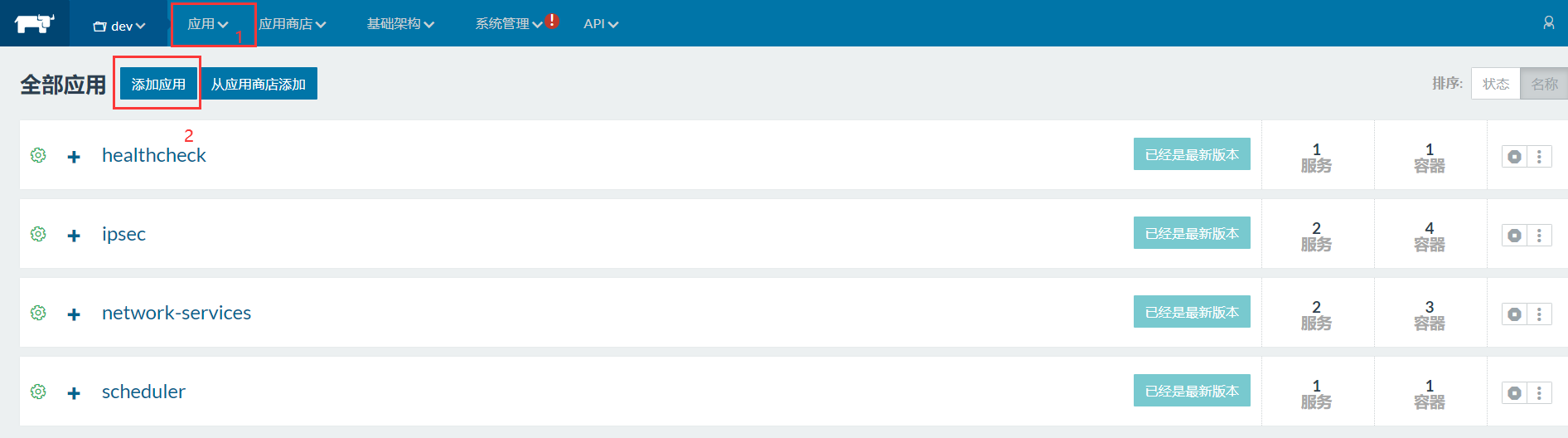

点击应用–>全部(或用户) ，点击“添加应用”按钮

填写名称和描述

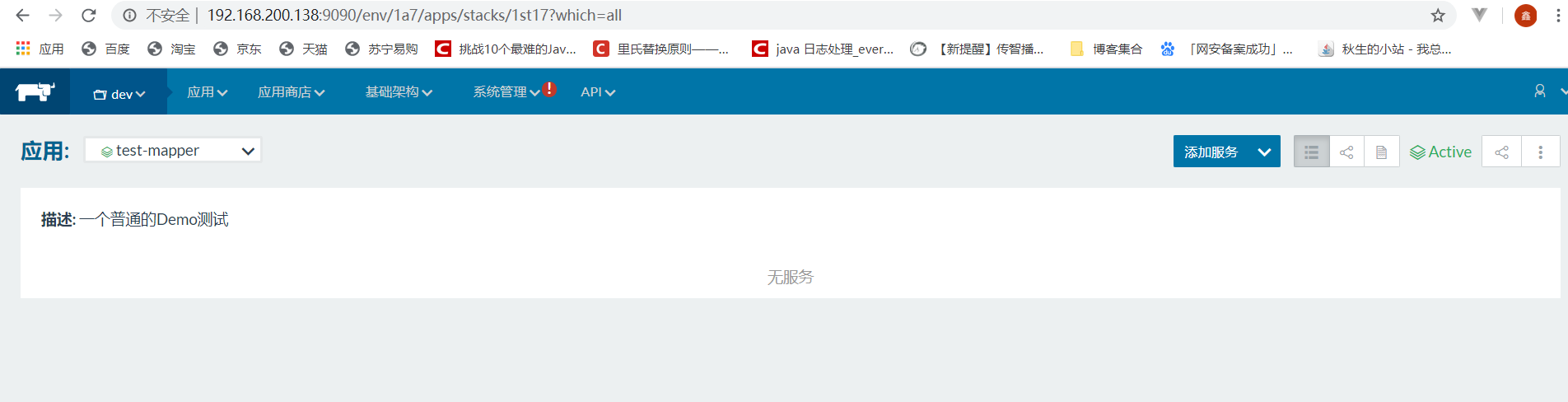

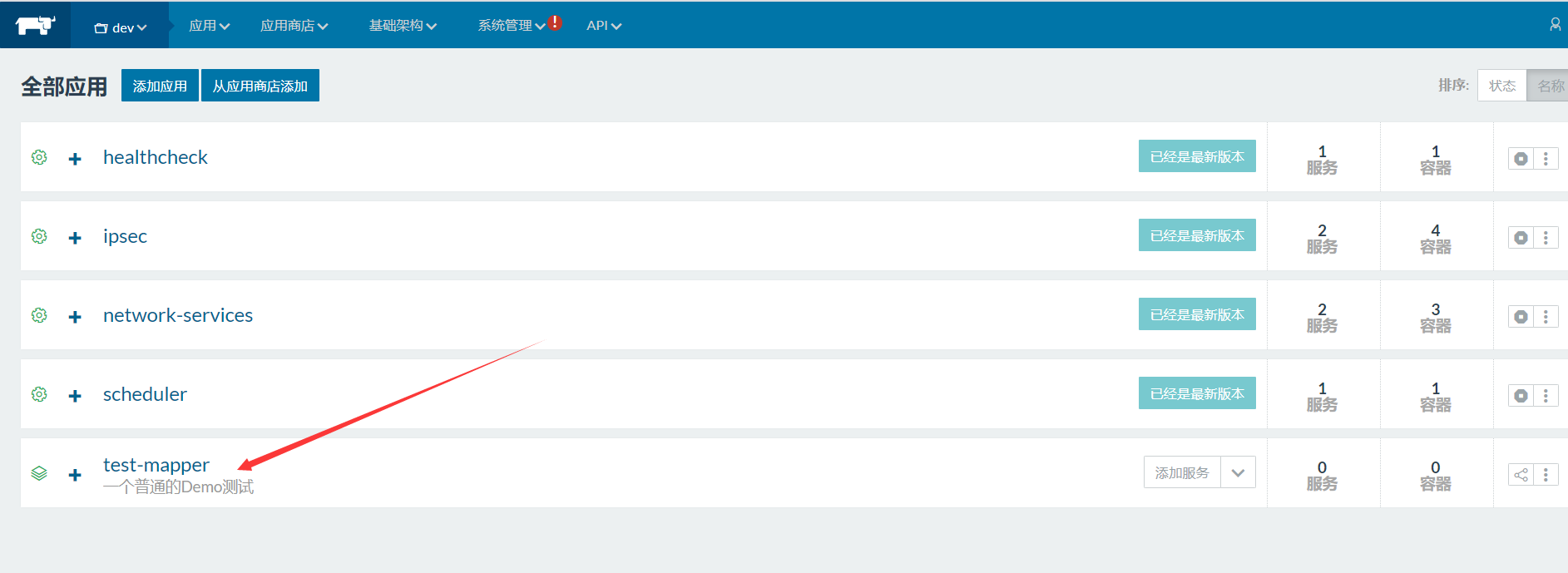

点击“创建”按钮，列表中增加了新增的应用

3.4 应用部署

3.4.1 MySQL部署

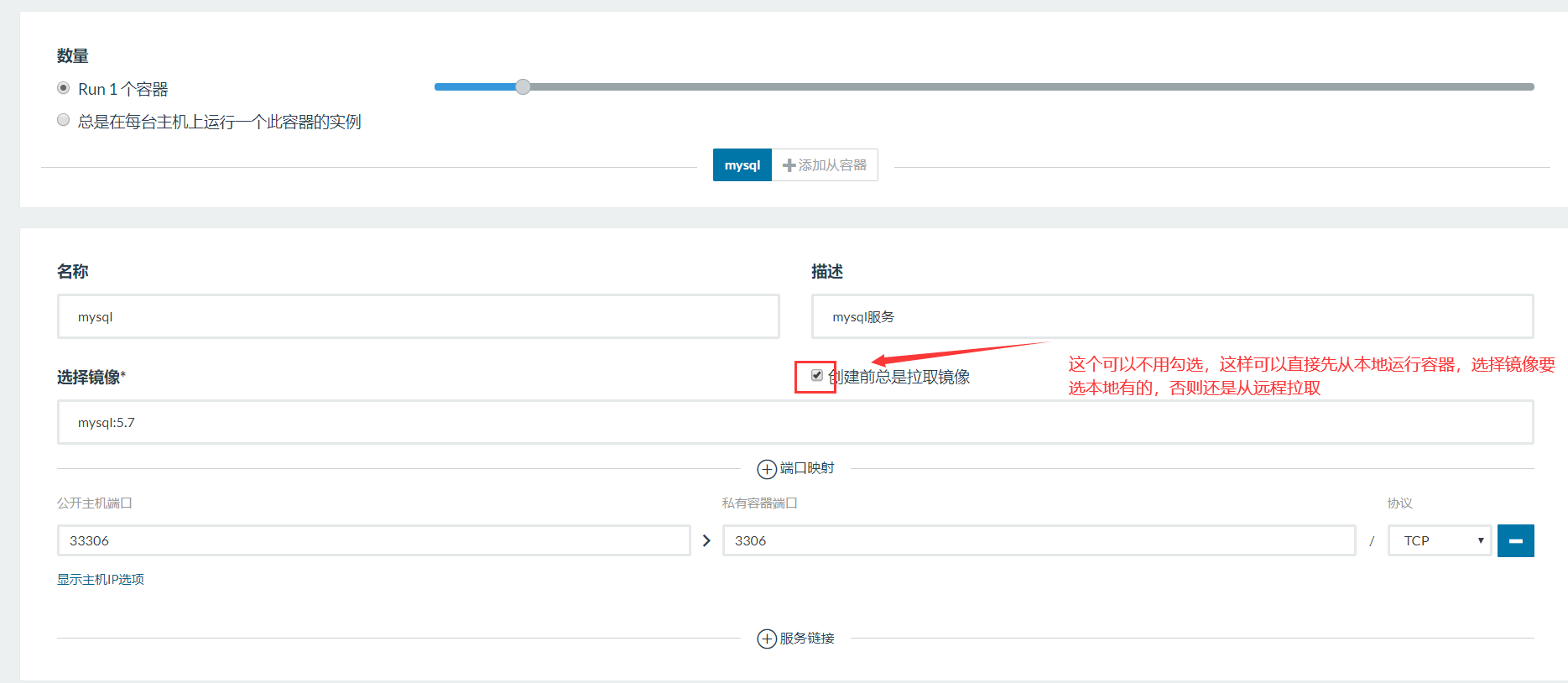

镜像：mysql:5.7 增加数据库服务

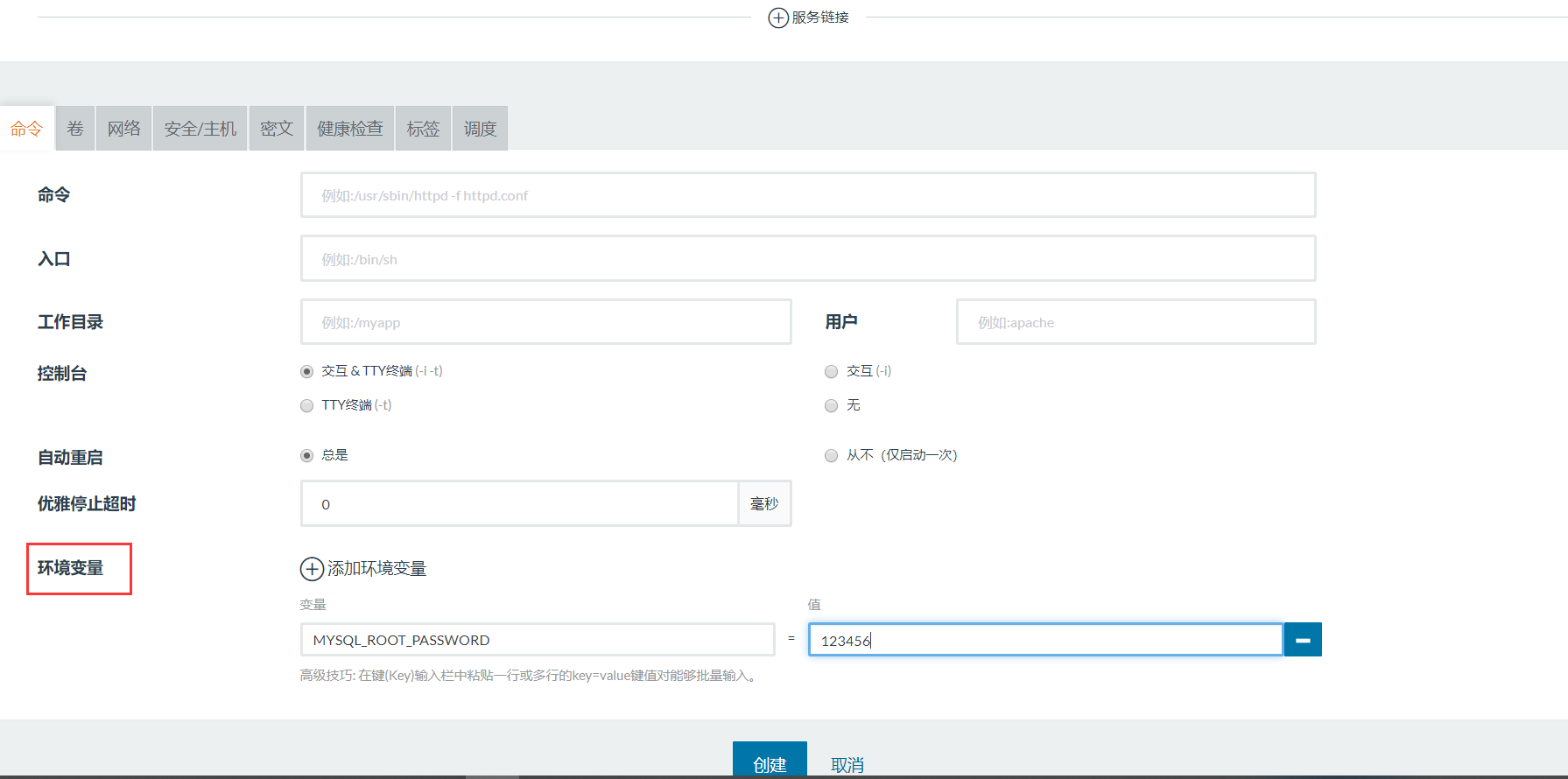

注意：添加环境变量 MYSQL_ROOT_PASSWORD=123456

点击创建按钮，完成创建上述操作相当于以下docker命令

1	docker run -di --name mysql -p 3306:3306 -e MYSQL_ROOT_PASSWORD=123456 mysql:5.7

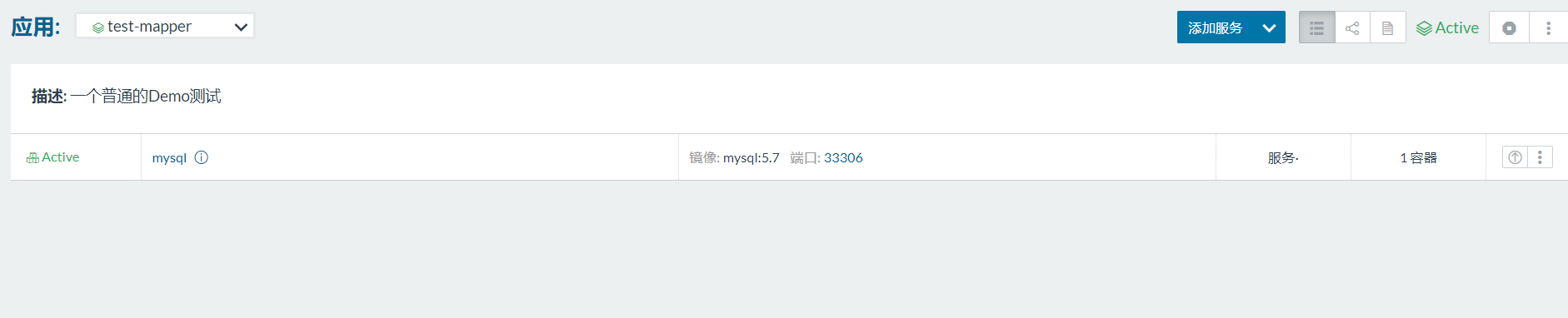

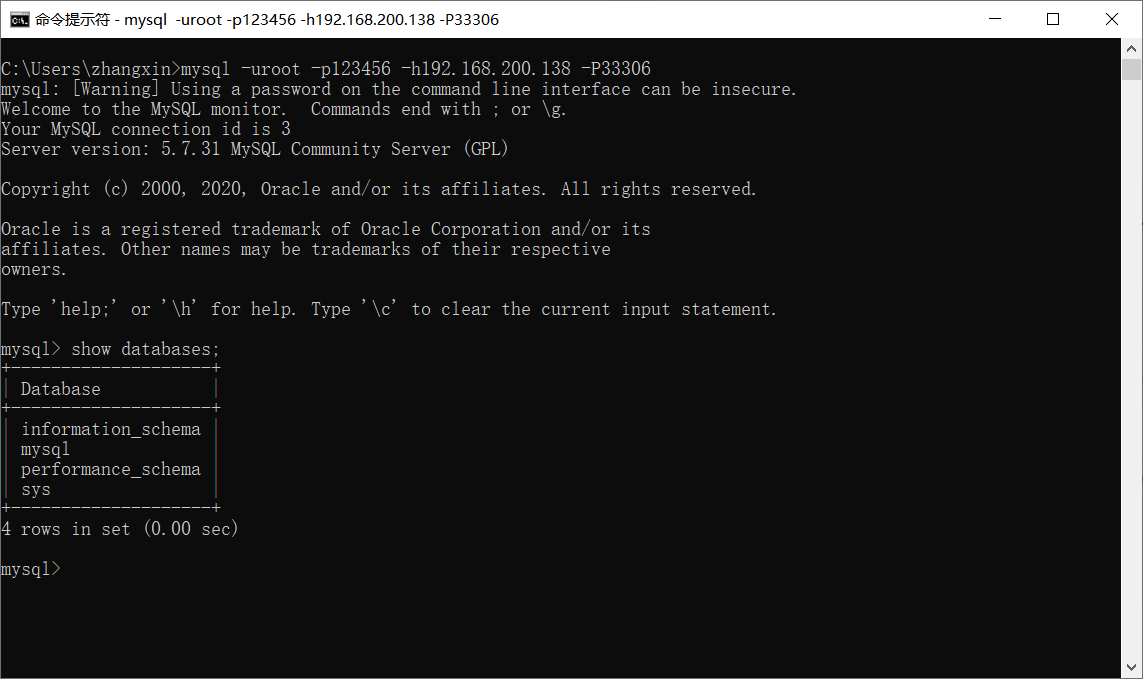

完成后服务列表中存在并且状态为激活使用SQLyog测试链接，执行建表语句

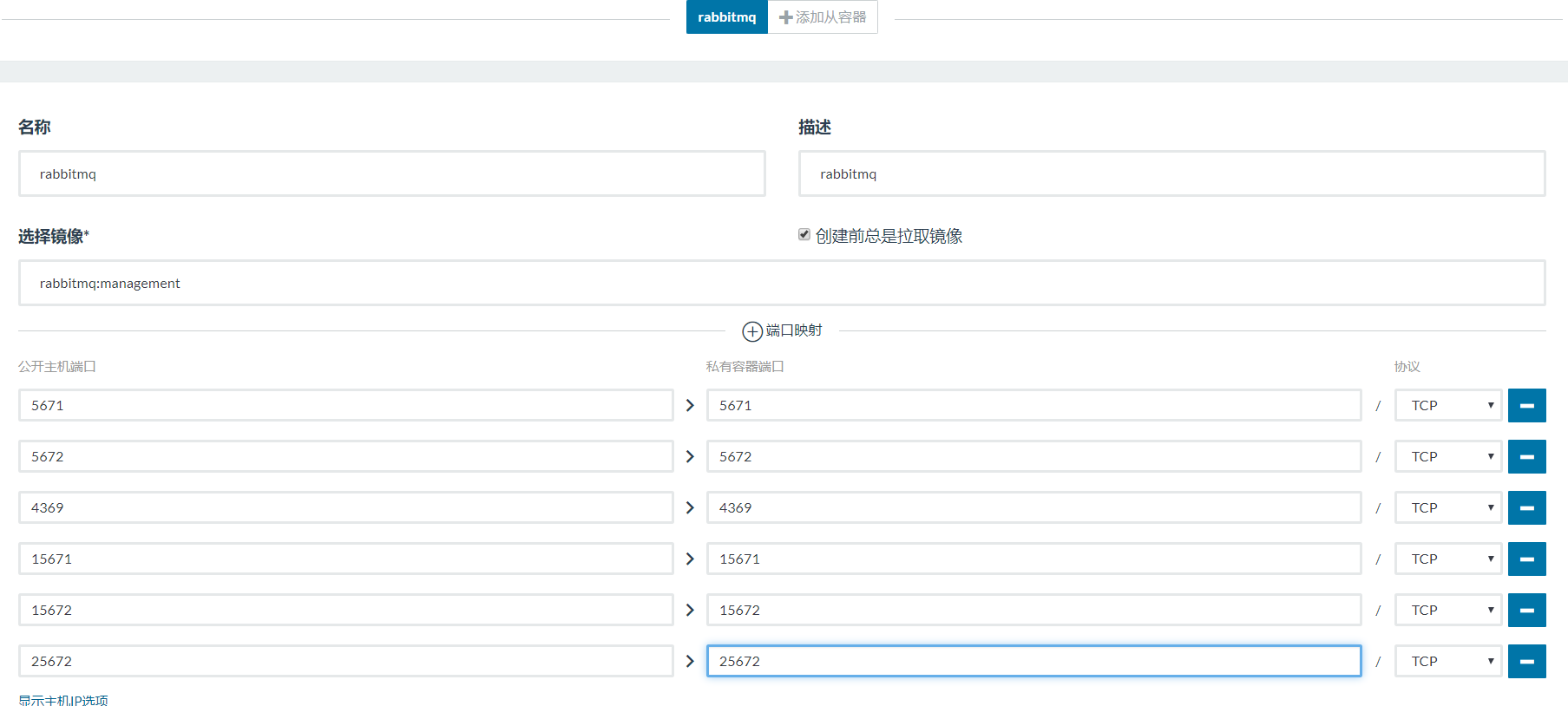

3.4.2 RabbitMQ部署

镜像：rabbitmq:management

端口映射5671 5672 4369 15671 15672 25672

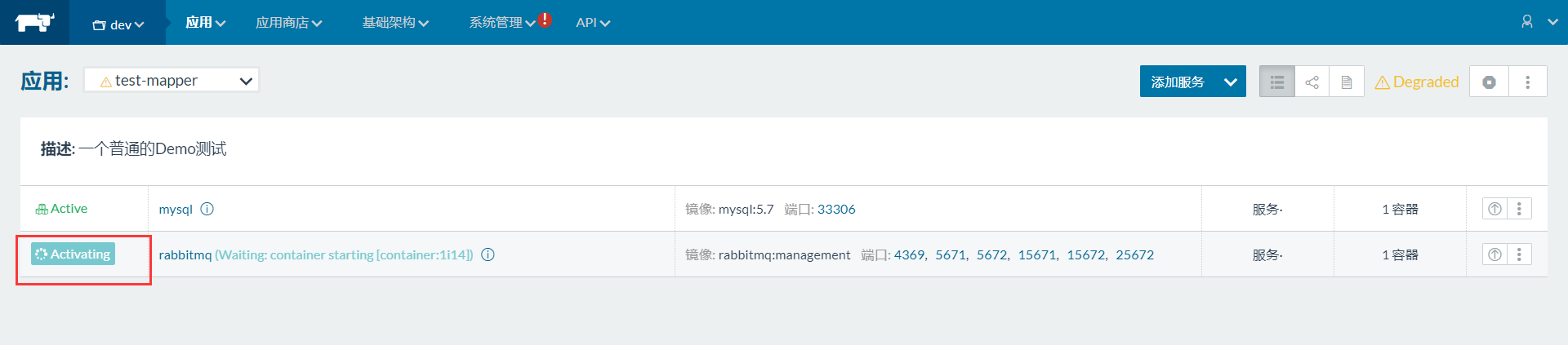

这个因为我本地没有，所有构建会有点慢

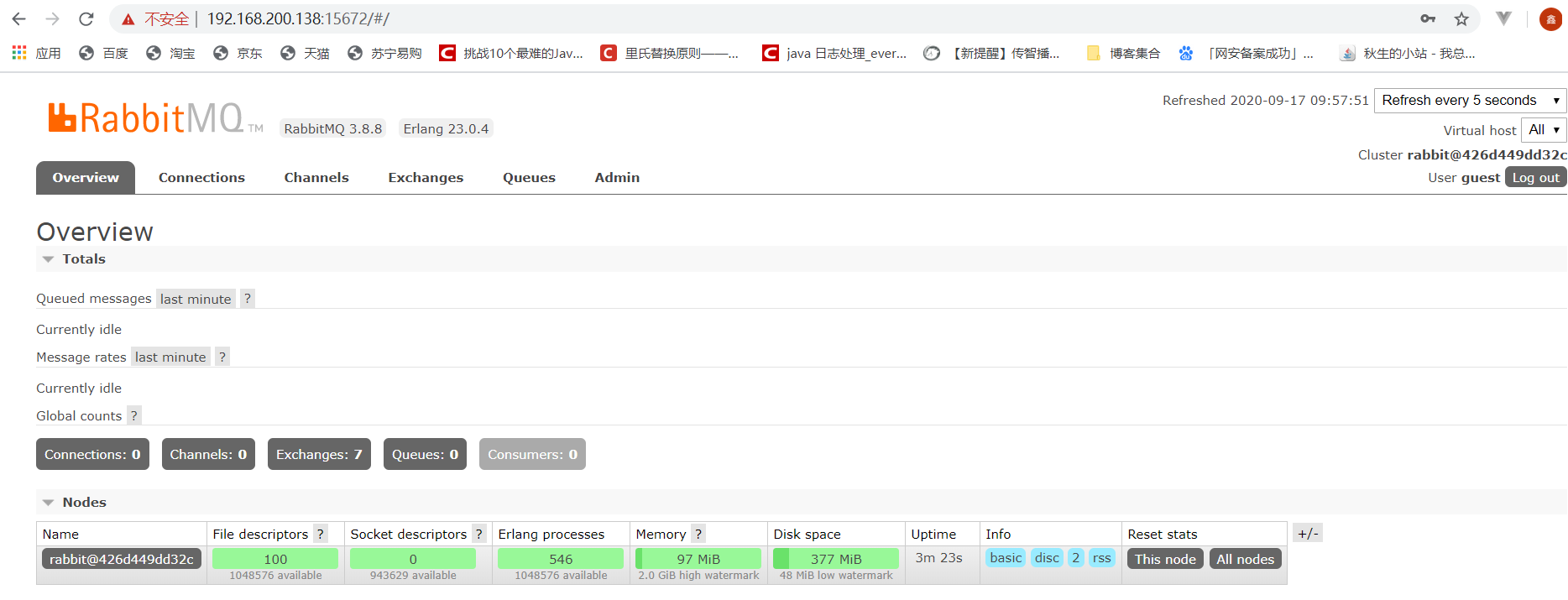

浏览器访问 http://192.168.200.138:15672/

3.4.3 Redis部署

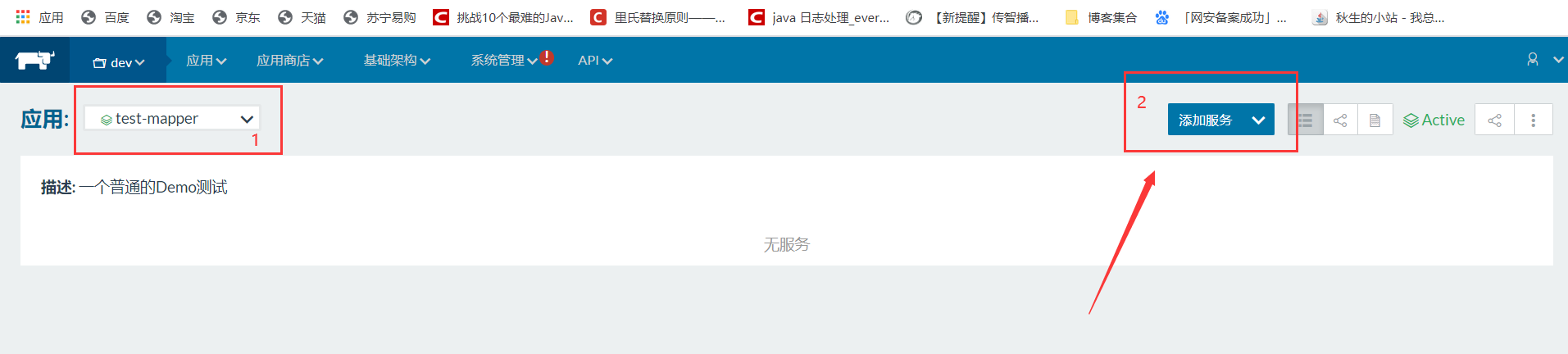

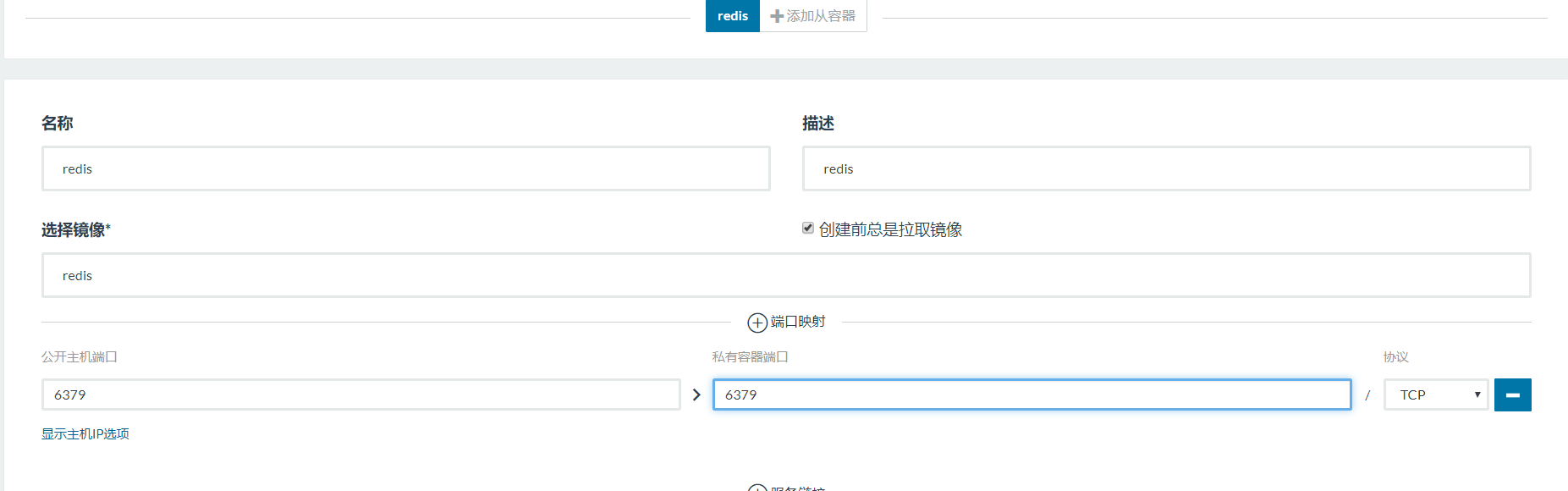

进入应用，点击添加服务，名称redis ，镜像redis ，端口映射6379

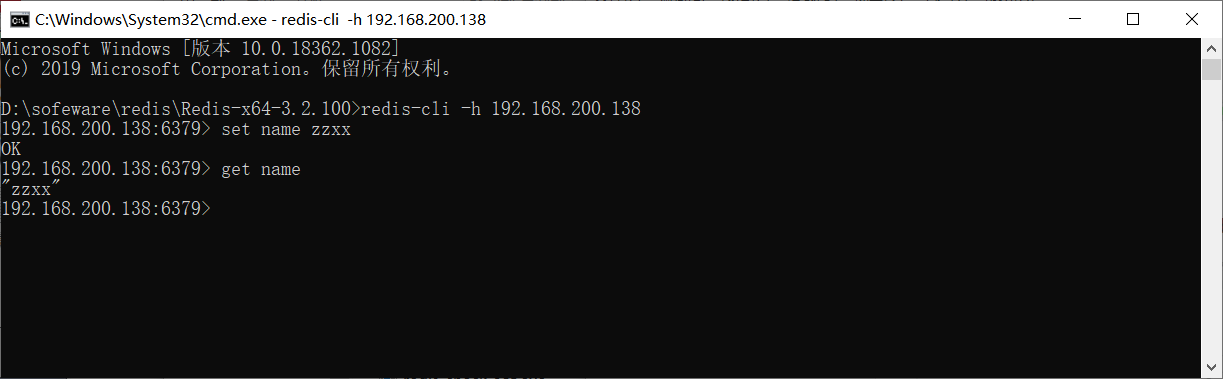

创建后使用客户端测试链接

1	redis‐cli ‐h 192.168.200.138

测试成功

3.4.4 微服务部署

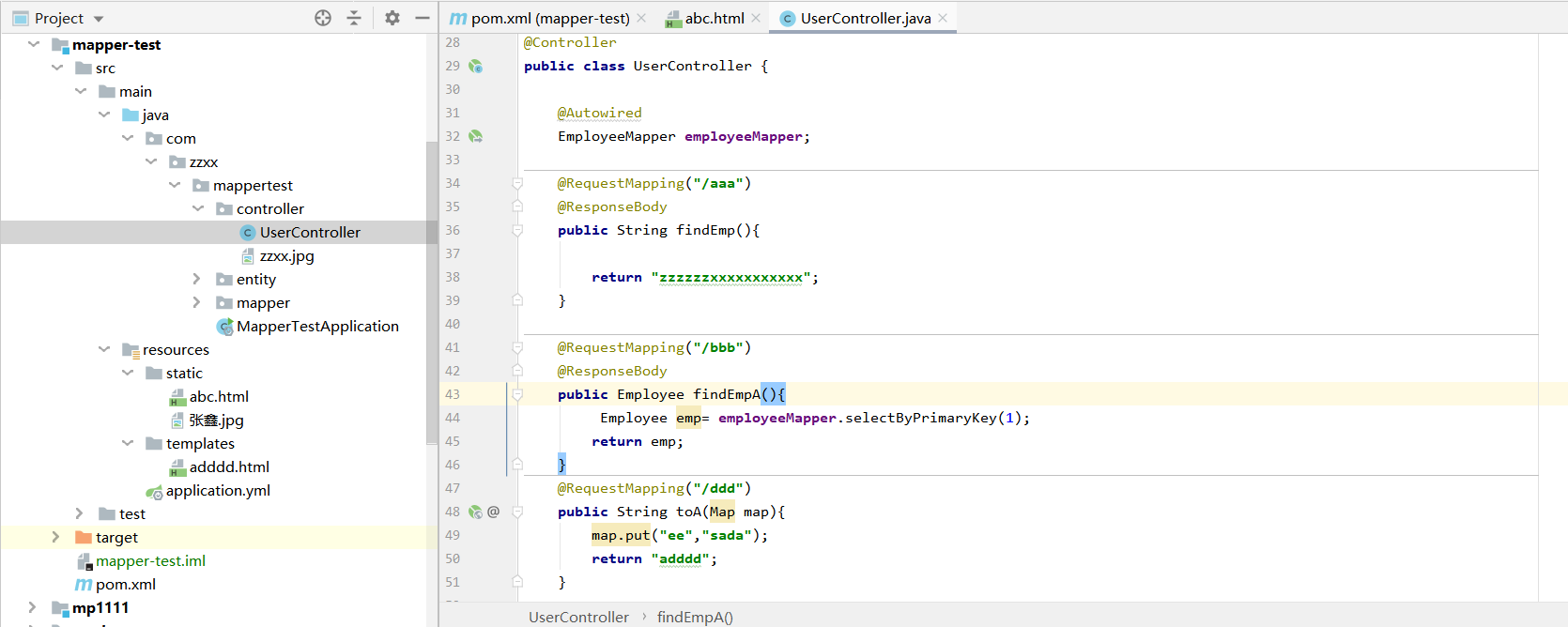

项目很简单，就几个接口，项目部署打包成docker镜像之前详细讲解过了(www.lovekhh.xyz/blog/89)

（1）搭建私有仓库

启动私有仓库容器

1	docker run -di --name=registry -p5000:5000 registry

打开浏览器输入地址http://192.168.184.144:5000/v2/_catalog看到 {“repositories”: []} 表示私有仓库搭建成功并且内容为空

修改daemon.json

vi /etc/docker/daemon.json

添加以下内容，保存退出
{"insecure-registries":["192.168.200.138:5000"]}

（2）修改docker配置，允许远程访问

1	vi /lib/systemd/system/docker.service

其中ExecStart=后添加配置 ‐H tcp://0.0.0.0:2375 ‐H unix:///var/run/docker.sock修改后刷新配置，重启服务

1
2
3

systemctl daemon‐reload
systemctl restart docker
docker start registr

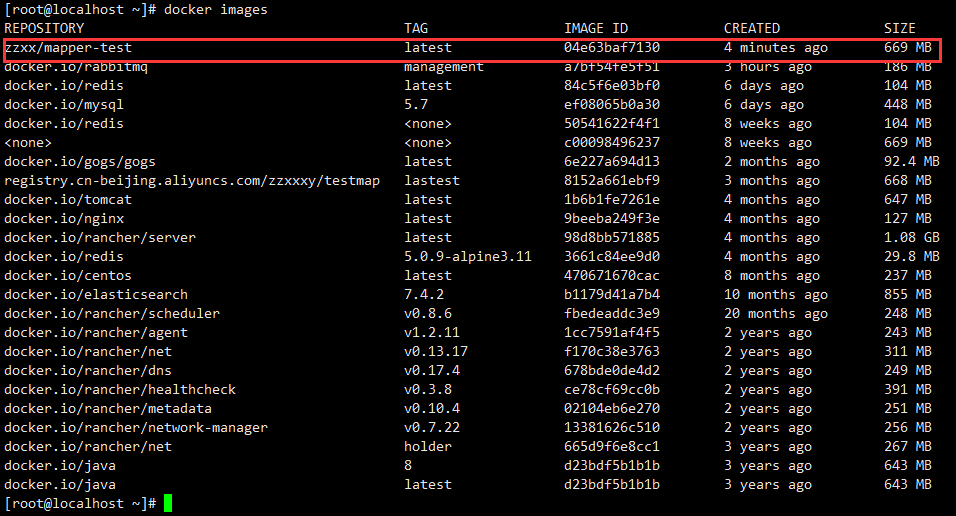

（3）修改微服务工程，添加DockerMaven插件，上传到服务器

(www.lovekhh.xyz/blog/89)

（4）连接mysql数据库，执行建库脚本

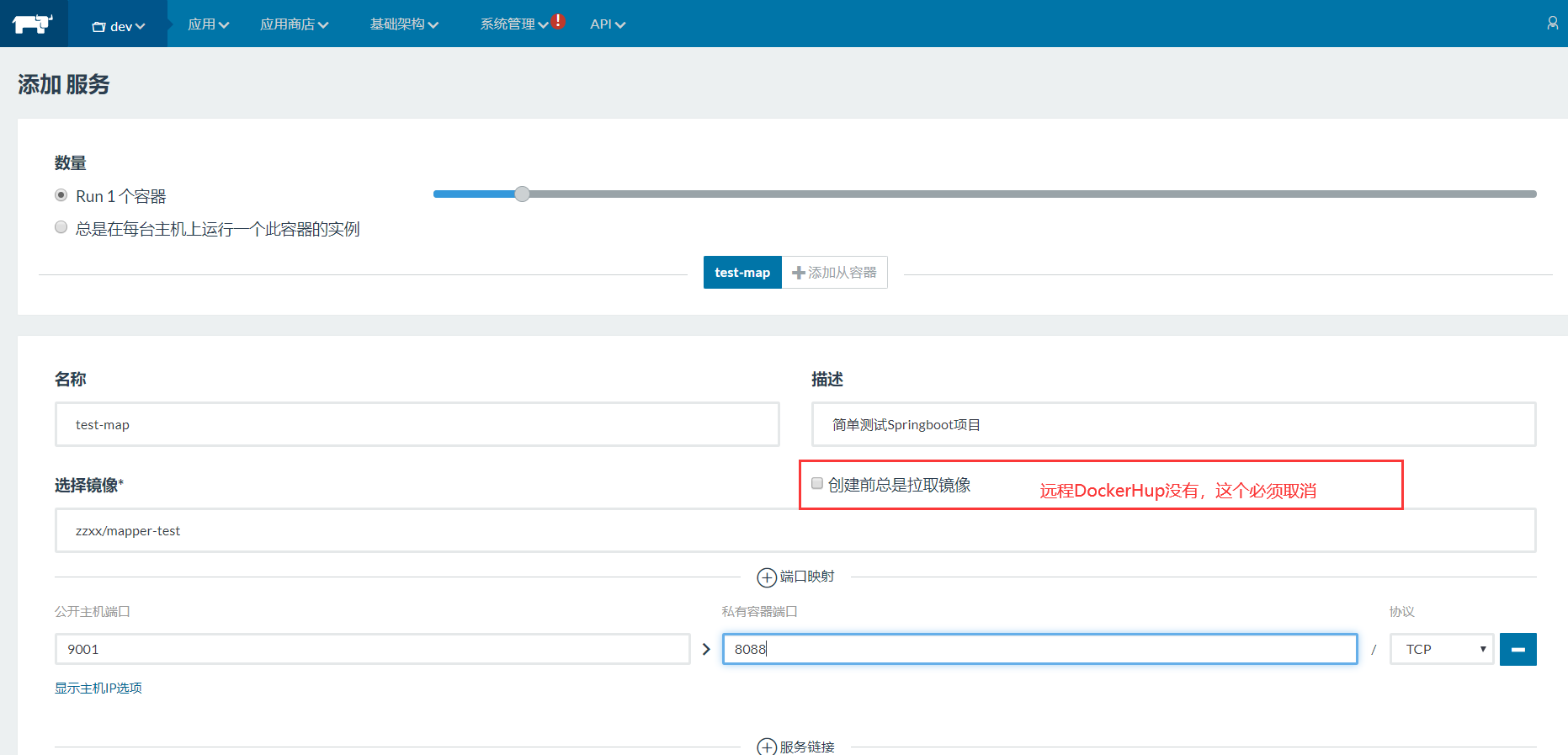

（5）添加服务zx-map 镜像zzxx/mapzxper-test 端口映射9001

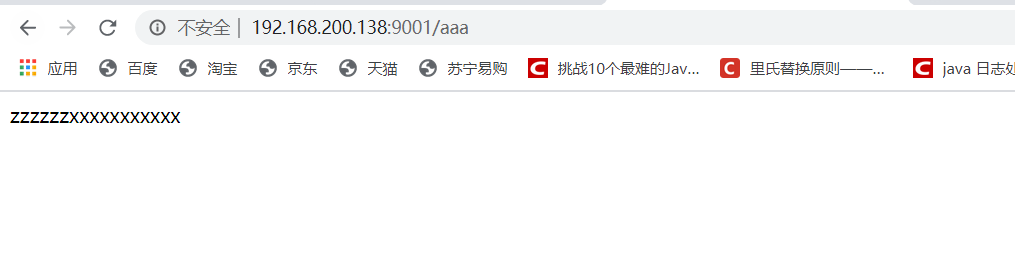

（6）测试微服务浏览器打开网址 http://192.168.184.144:9001/aaa 看是否可以看到标签

3.6 扩容与缩容

3.6.1 扩容

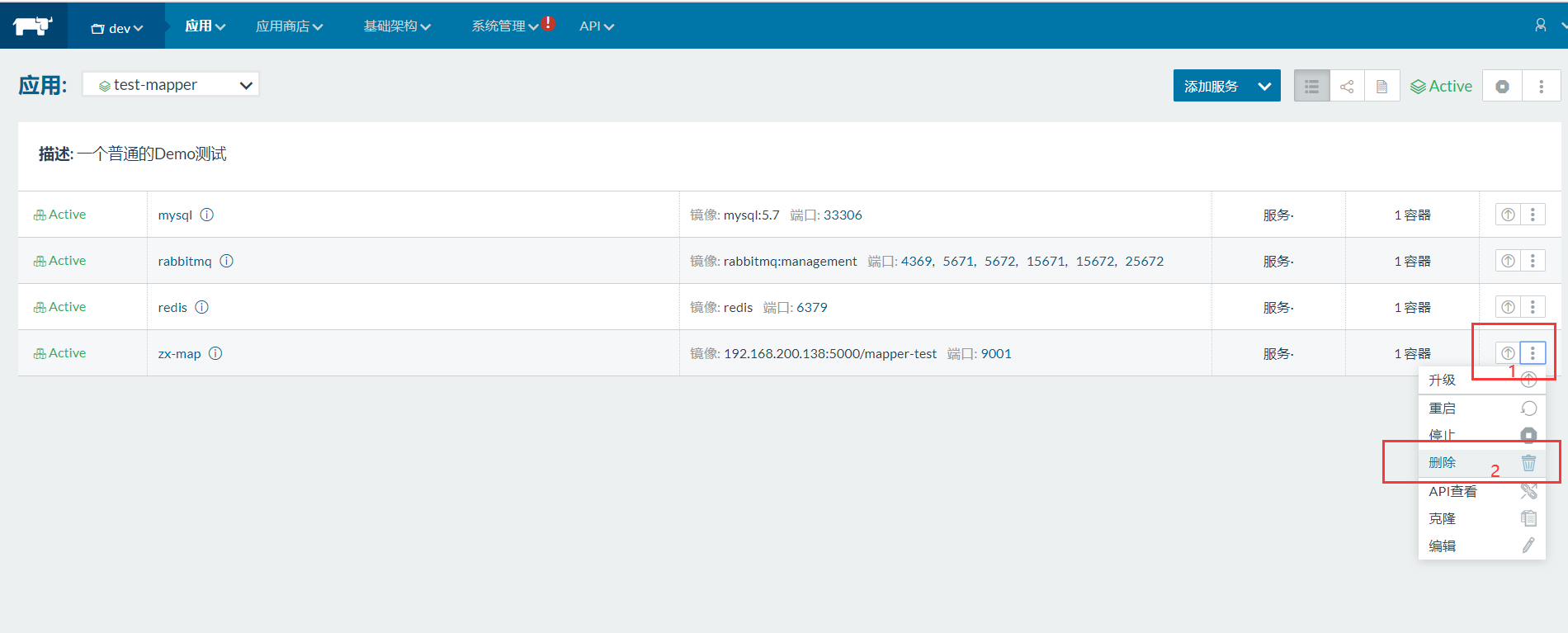

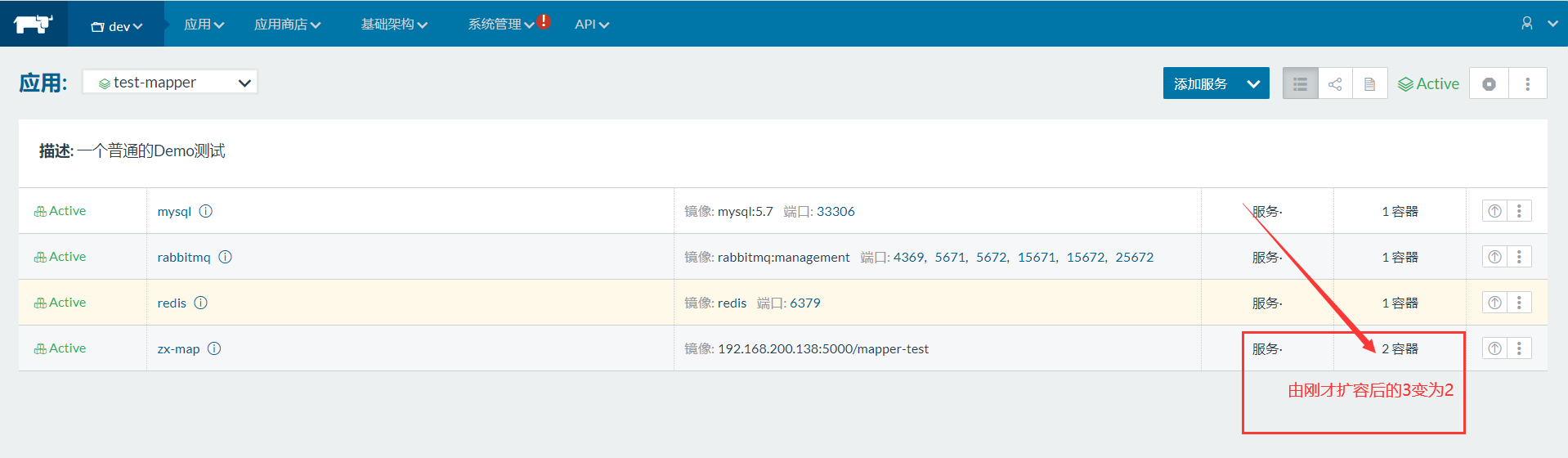

（1）在Rancher将创建的zx-map（基础信息微服务）删除

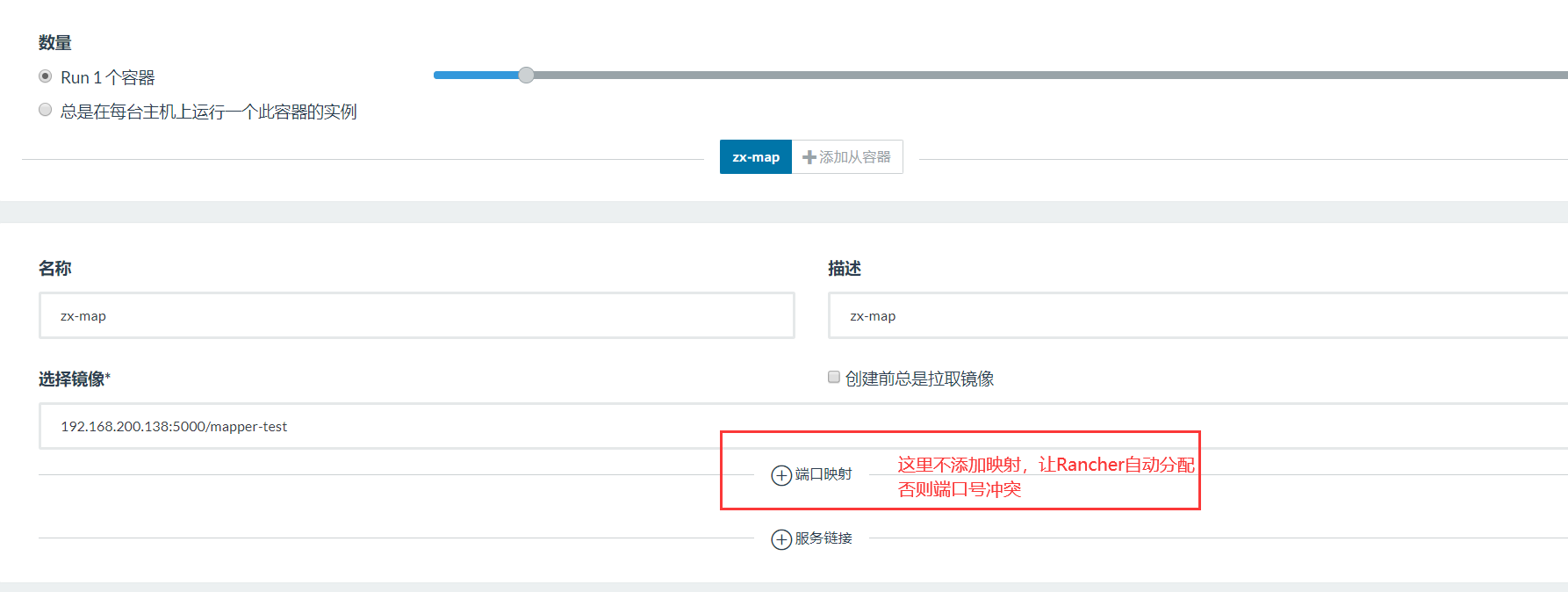

（2）重新创建zx-map

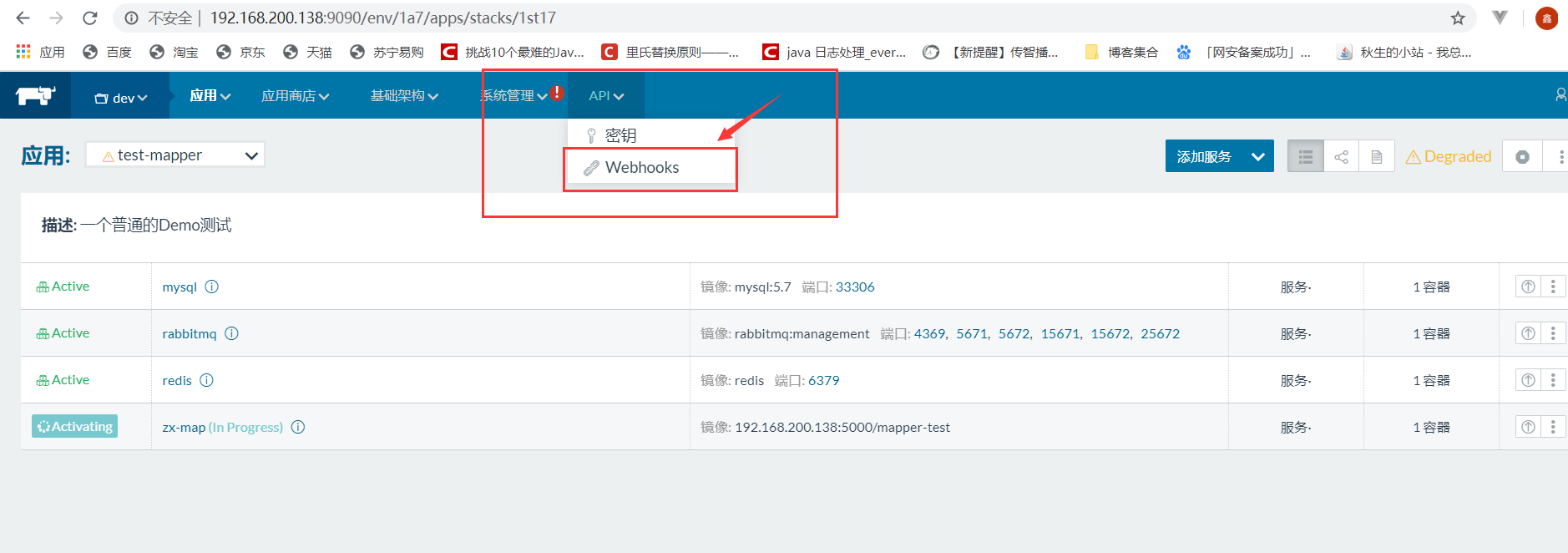

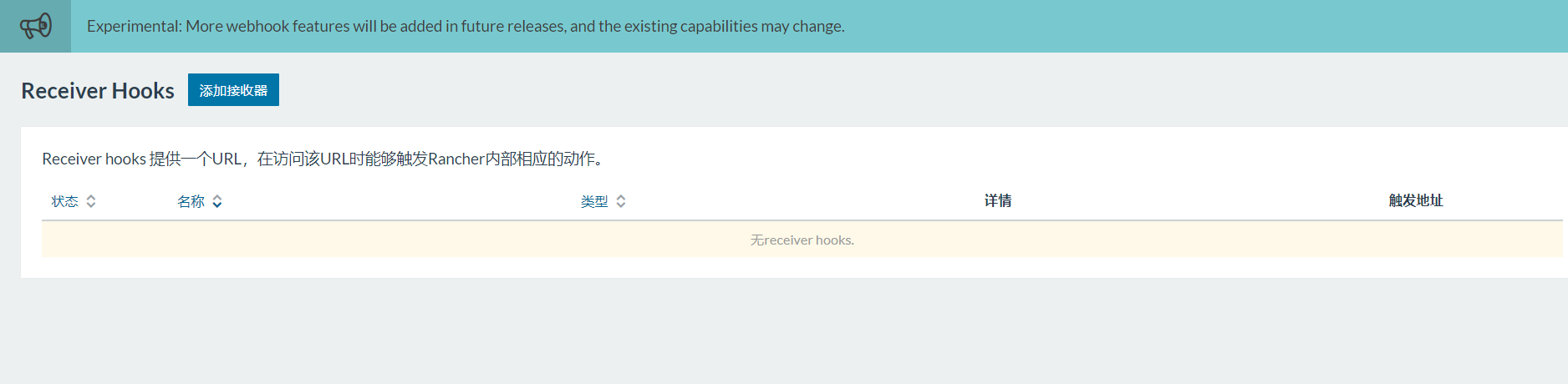

（3）在选择菜单API –>WebHooks ，点击“添加接收器”按钮

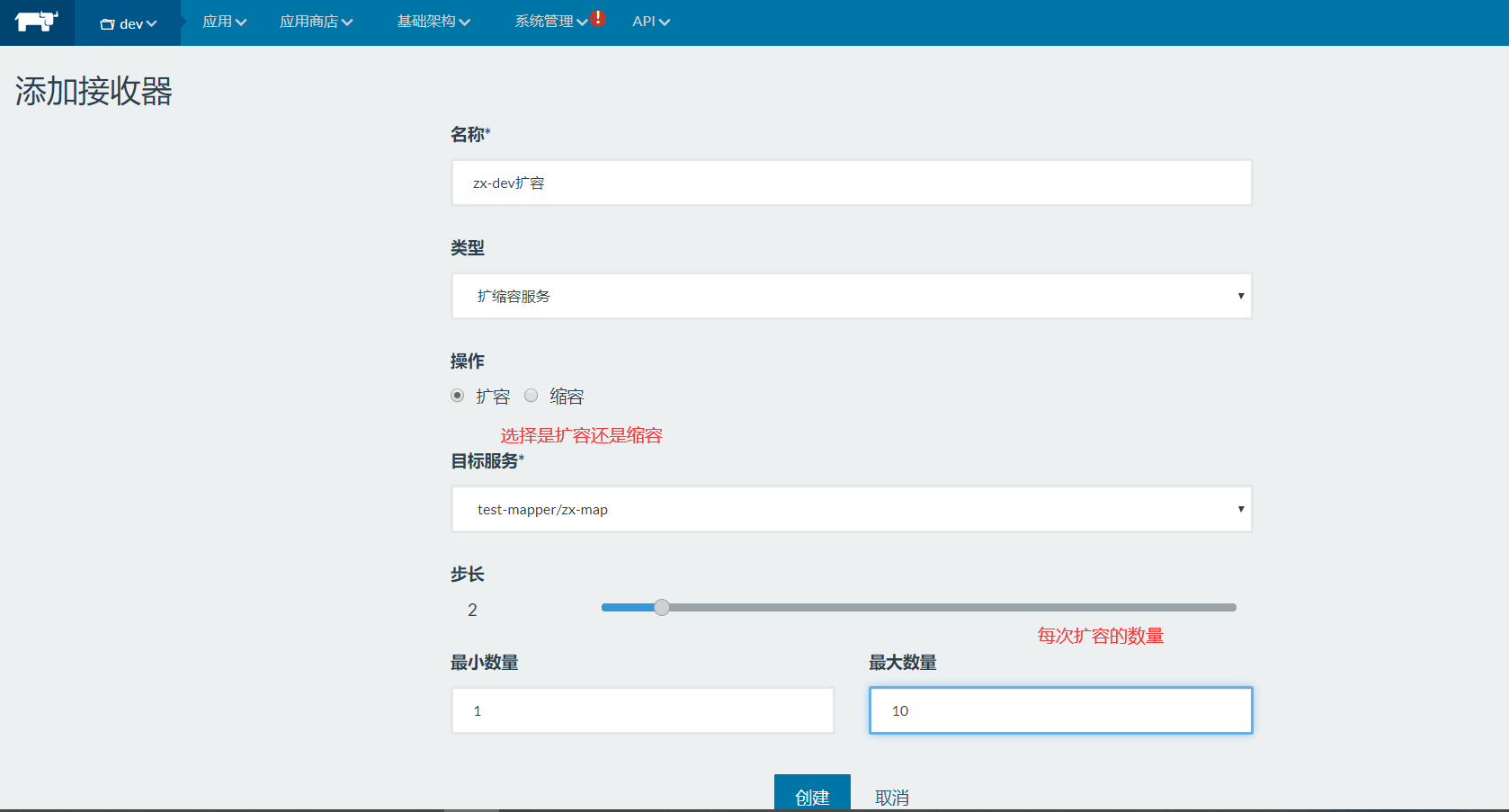

（4）填写名称等信息，选择要扩容的服务，点击创建按钮

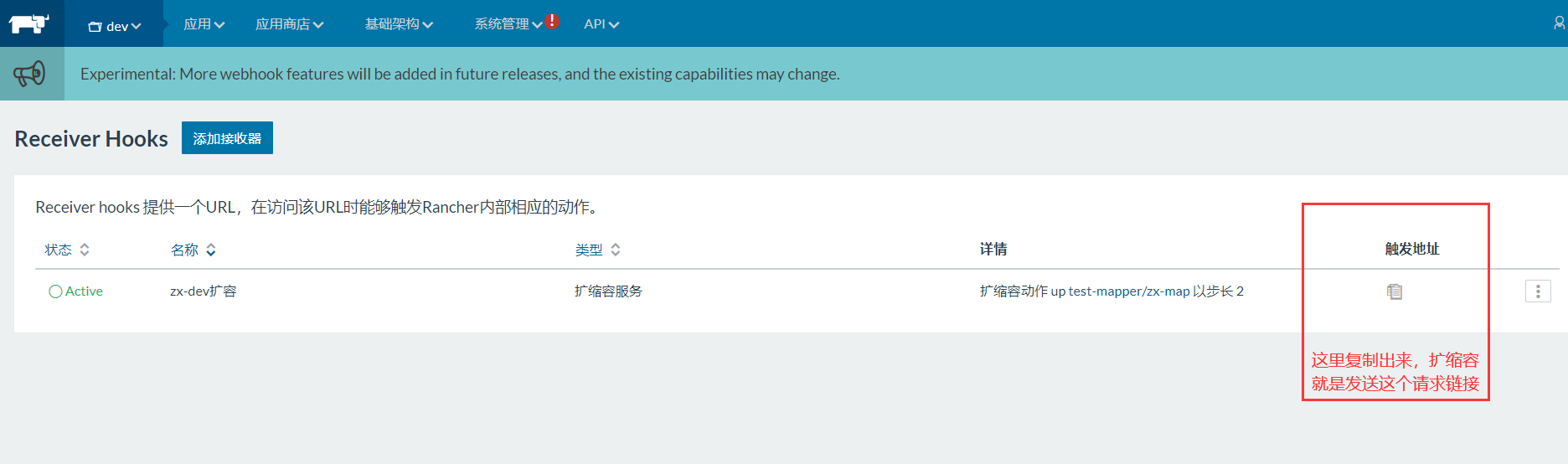

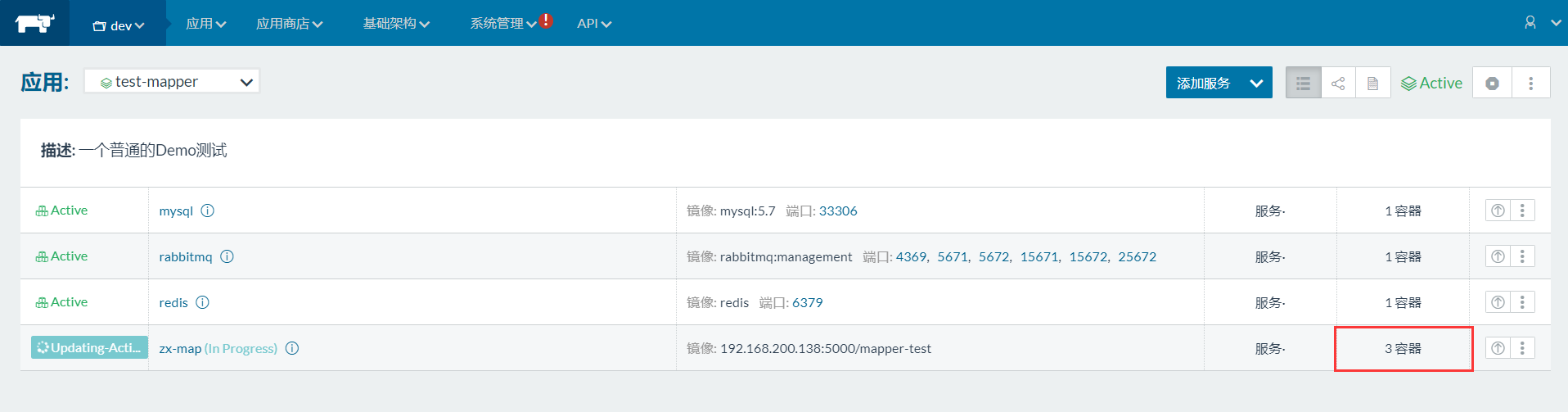

（5）接收器列表中新增了一条记录，点击触发地址将地址复制到剪切板

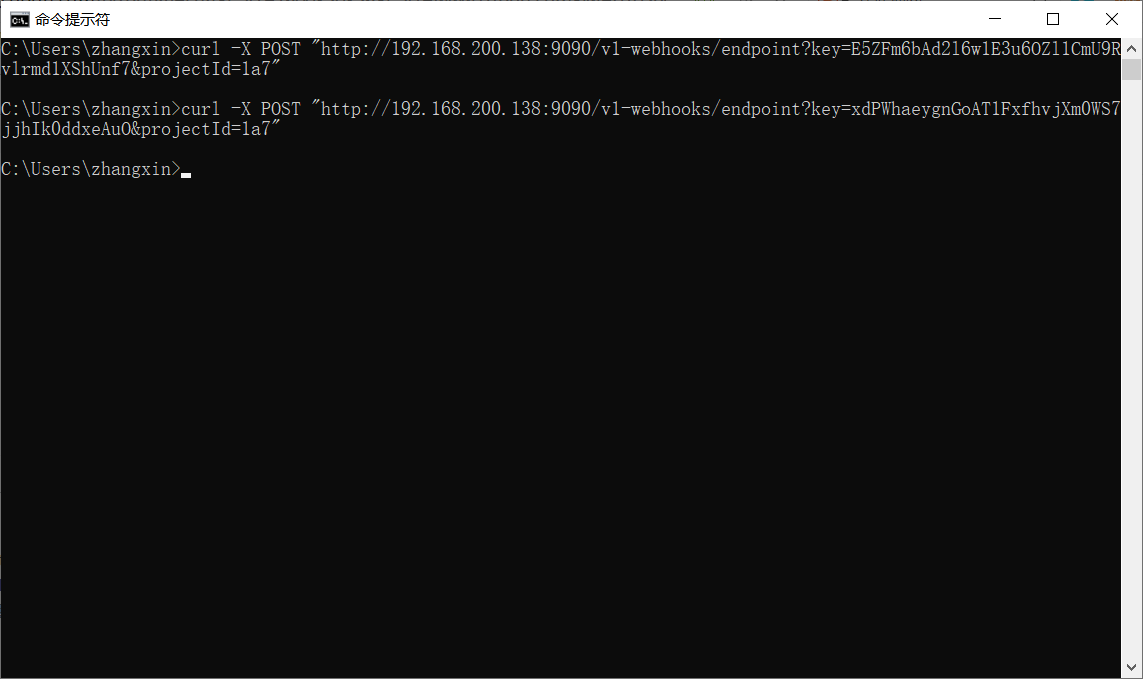

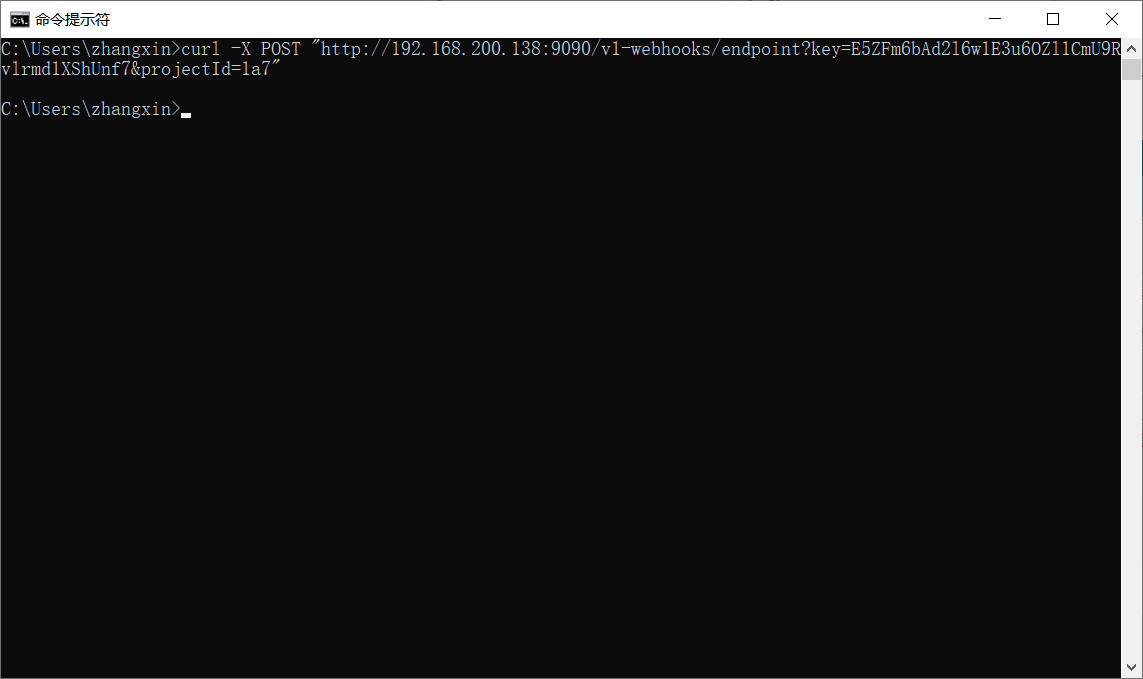

（6）使用postman测试(需要发送POST请求)我直接用命令行窗口了:

1	curl -X POST "http://192.168.200.138:9090/v1-webhooks/endpoint?key=xxxxxx"

3.6.2 缩容

刚才我们实现了扩容，那么如何减少容器数量呢？我们来试试如何缩容

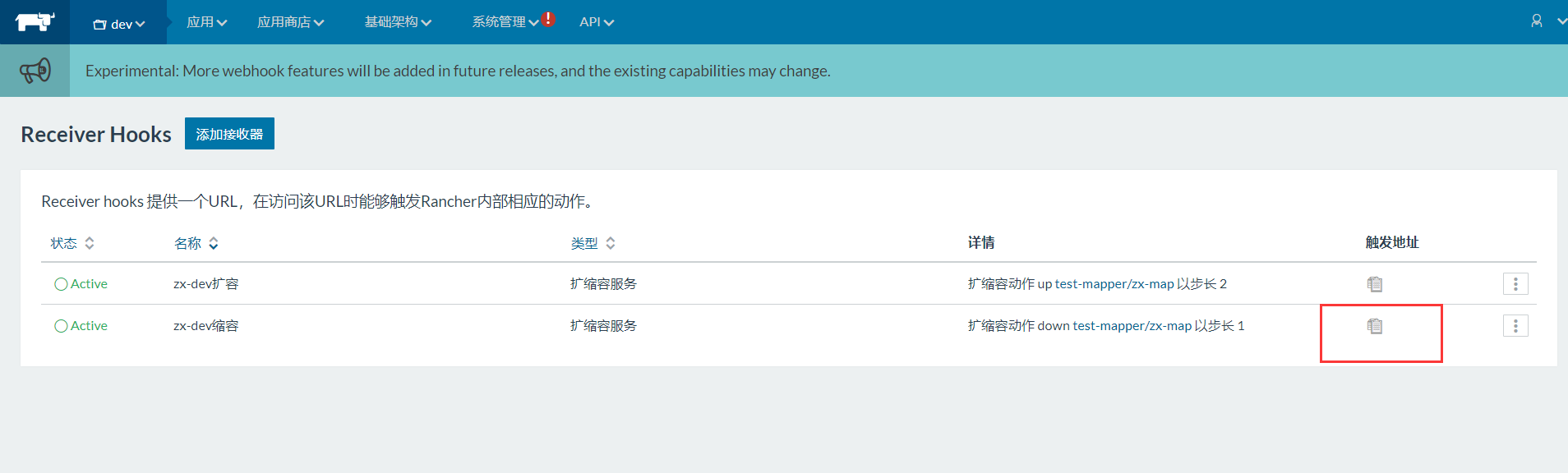

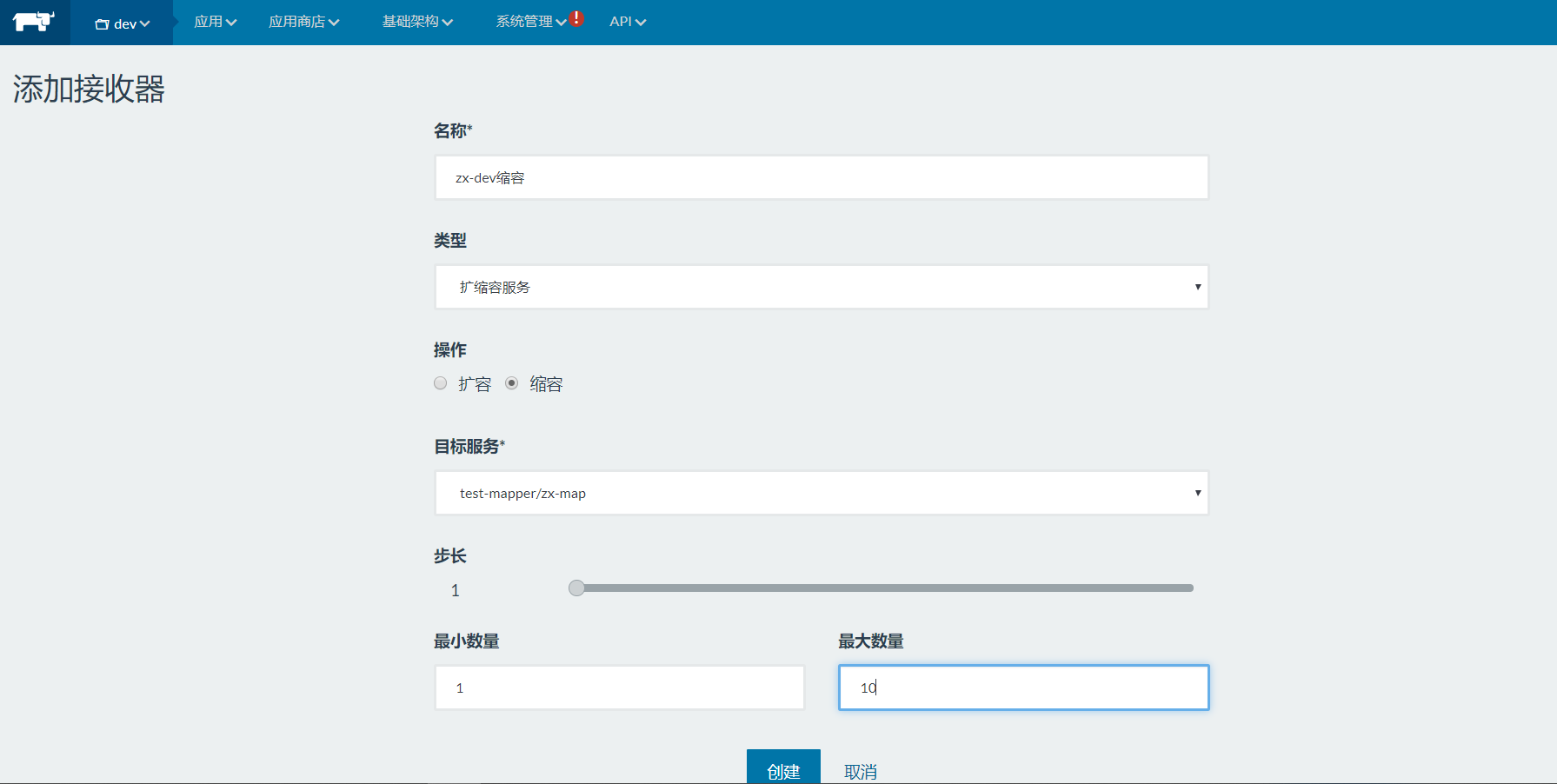

（1）添加接收器 ,选择缩容，步长为1表示每次递减1个，点击创建按钮

（2）创建成功后，复制触发地址

（3）使用postman测试

1	curl -X POST "http://192.168.200.138:9090/v1-webhooks/endpoint?key=xxxxxx"

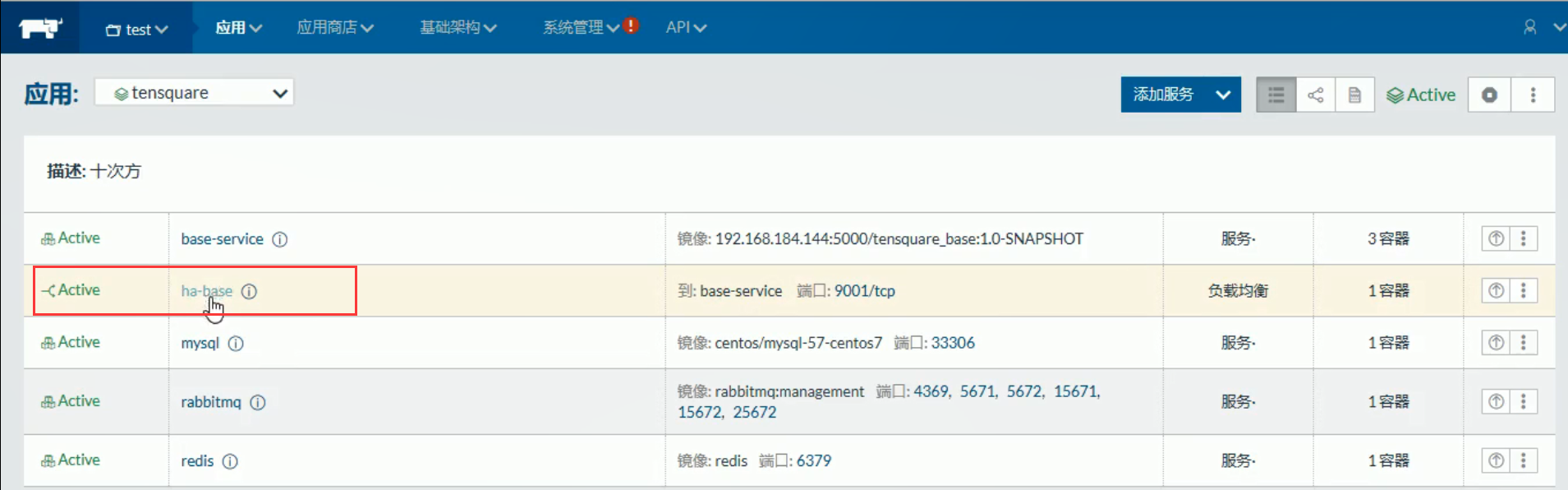

3.6.3 负载均衡器

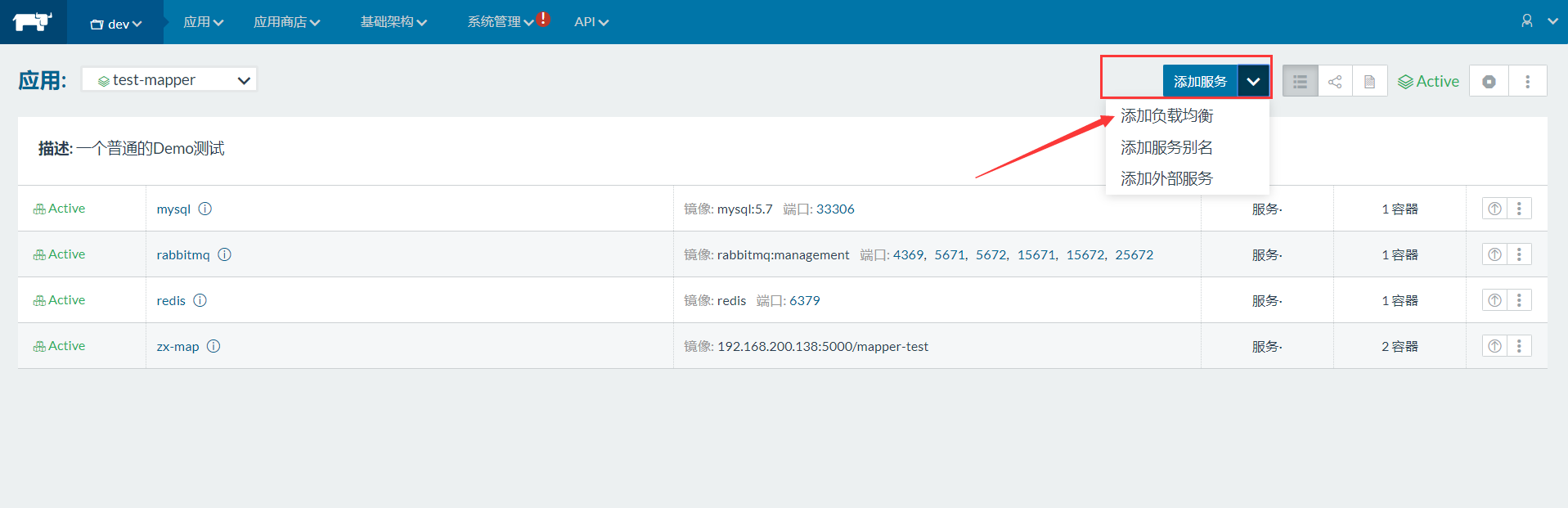

（1）上面创建了多个服务没有暴露出来端口，需要添加负载均衡器

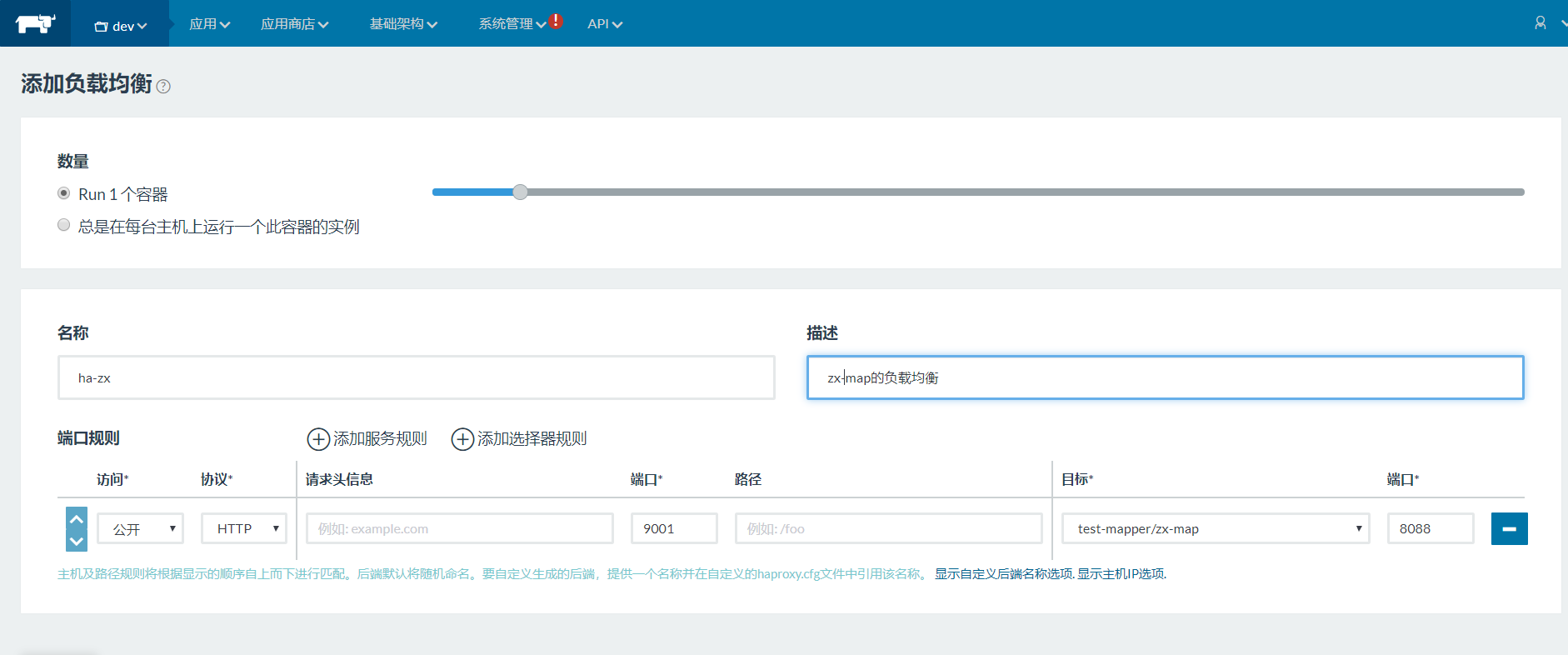

（2）添加负载均衡策略

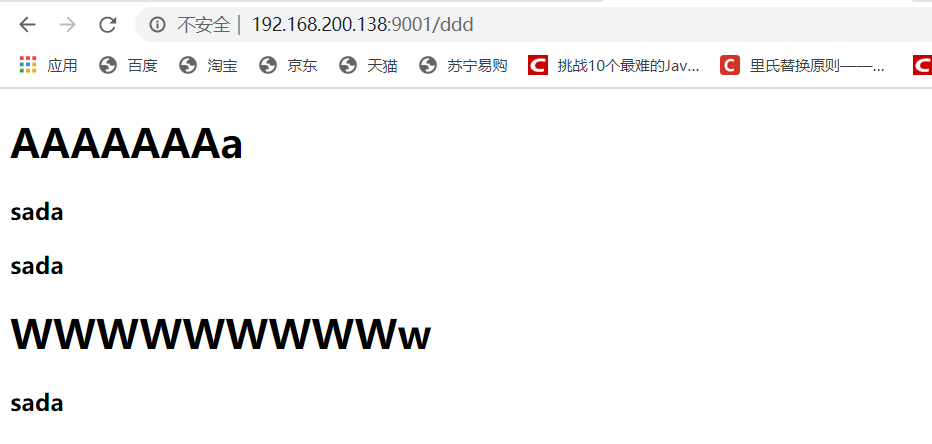

（3）访问项目 192.168.200.138:9001/aaa（默认是轮询方式）

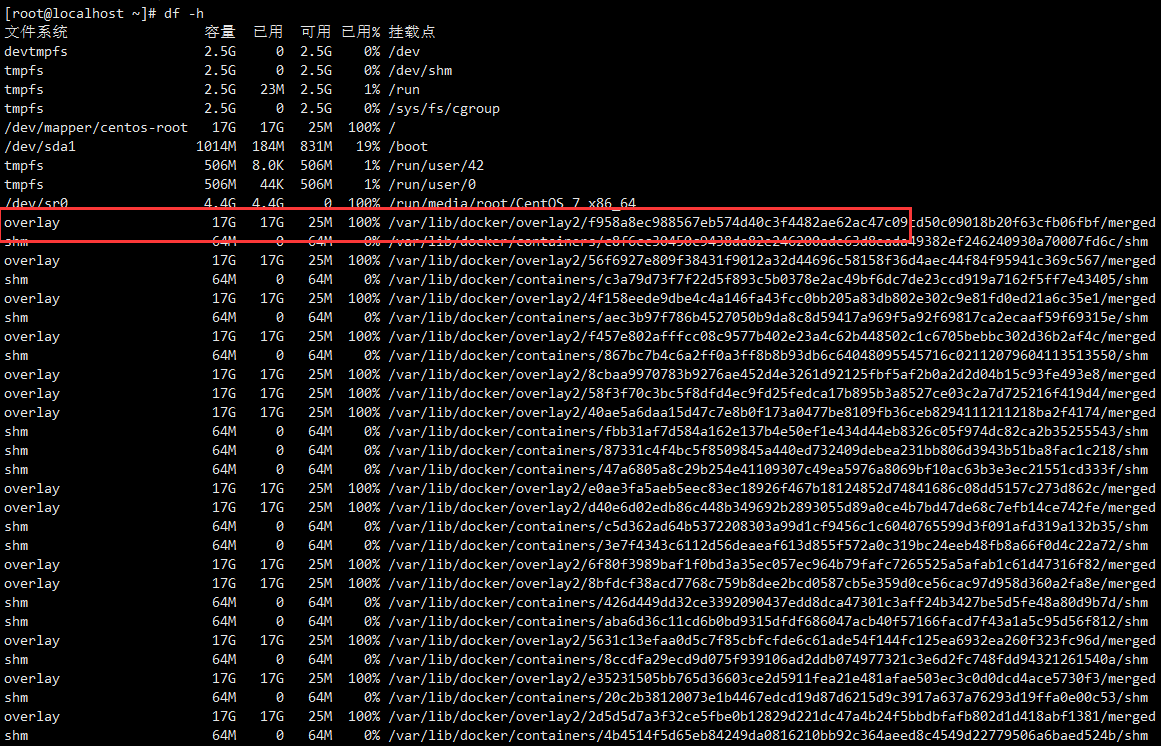

弄完这个鑫哥磁盘直接奔溃 - -不得不说这个Rancher挺占磁盘啊，后面得操作只能换一个虚拟机了。三个云服务器全被Jenkins项目占用了，有点泪目。

4 influxDB

4.1 什么是influxDB

influxDB是一个分布式时间序列数据库。cAdvisor仅仅显示实时信息，但是不存储监视数据。因此，我们需要提供时序数据库用于存储cAdvisor组件所提供的监控信息，以便显示除实时信息之外的时序数据。

4.2 influxDB安装

（1）下载镜像

1	docker pull tutum/influxdb

（2）创建容器

docker run -di \
   -p 8083:8083 \
   -p 8086:8086 \
   --expose 8090 \
   --expose 8099 \
   --name influxsrv \
   tutum/influxdb

# 端口概述：  8083端口:web访问端口     8086:数据写入端口

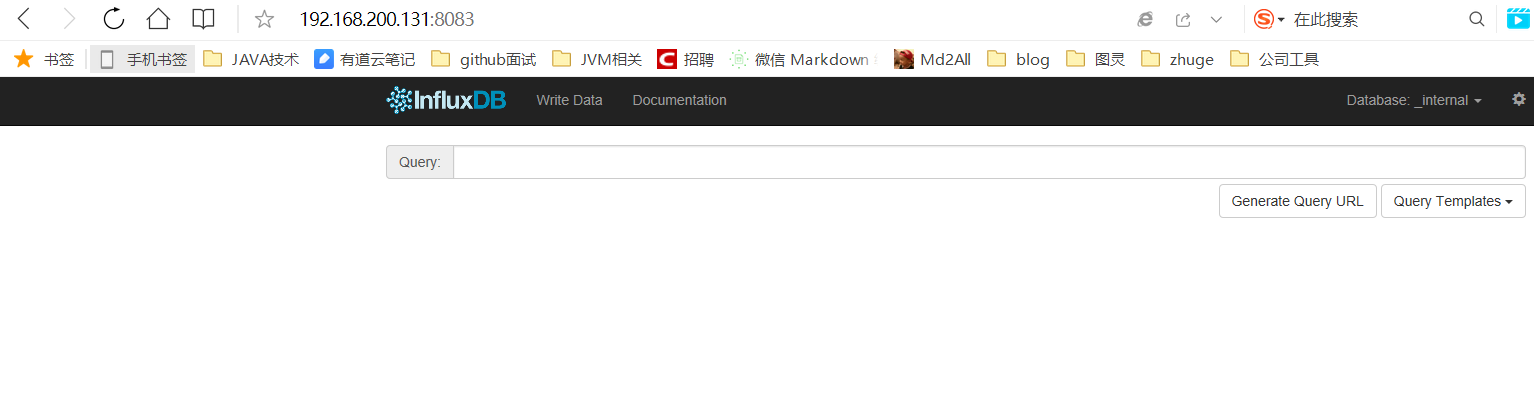

打开浏览器 http://192.168.200.133:8083/

4.3 influxDB常用操作

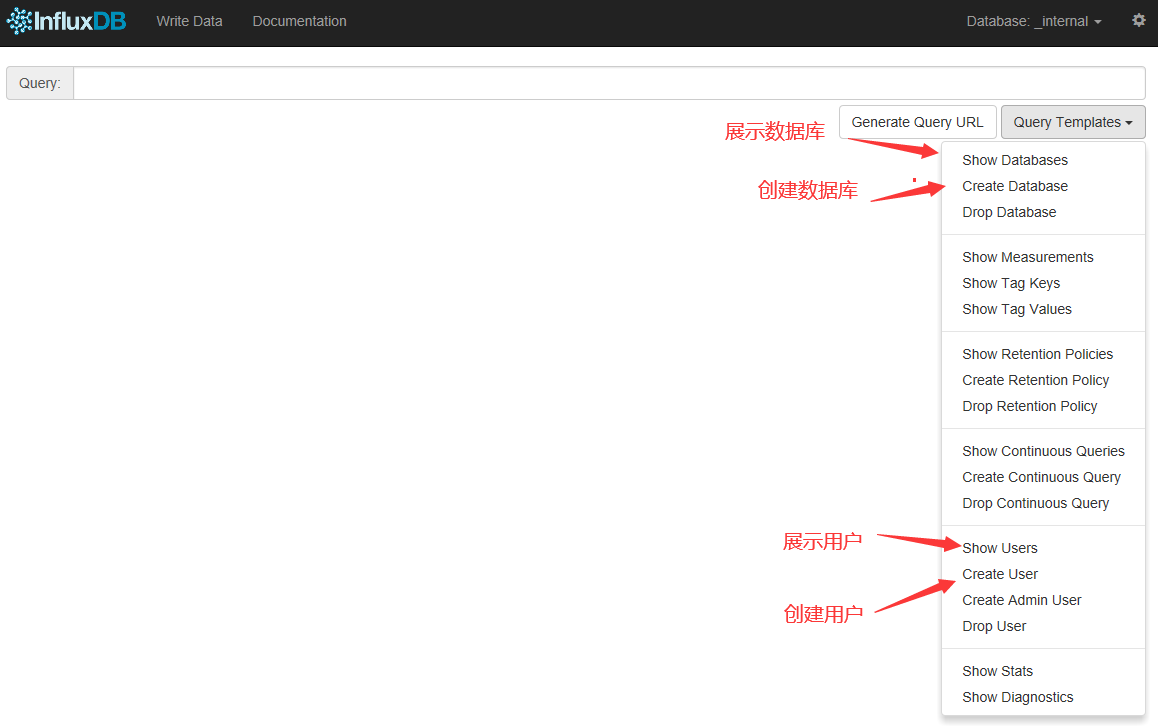

4.3.1 创建数据库

1 2	# 点击右侧 create database create database "cadvisor"

回车创建数据库

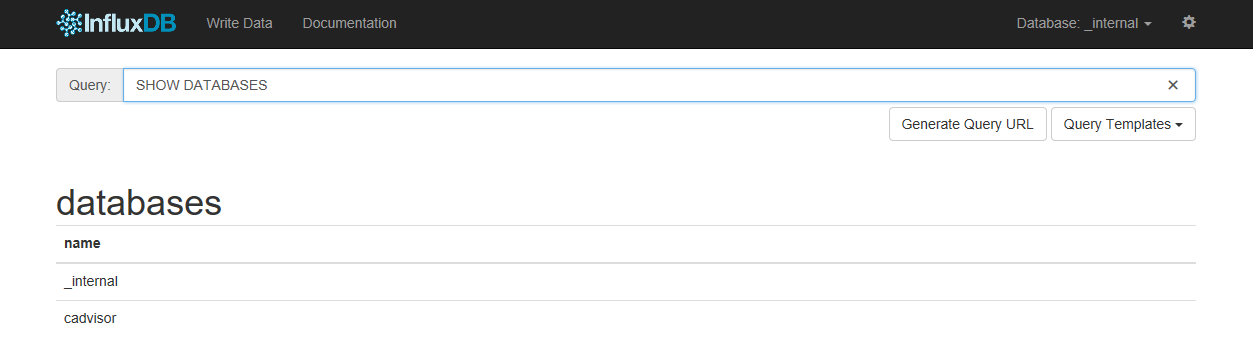

1 2	# 点击右侧 create database show databases

查看据库

4.3.2 创建用户并授权

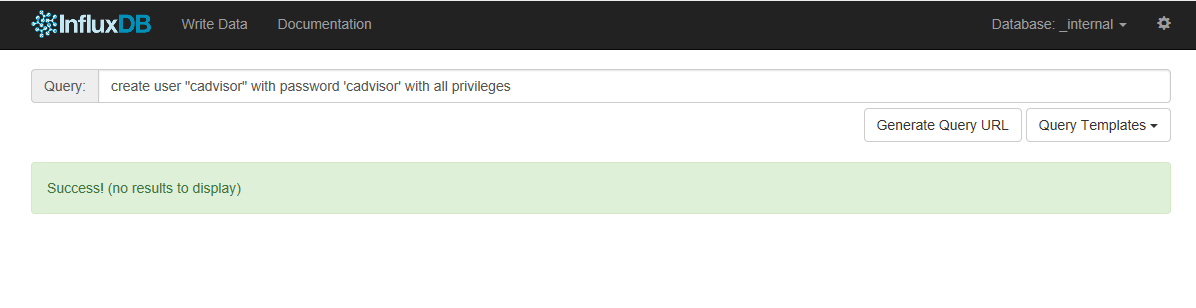

创建用户

1	create user "cadvisor" with paddword 'cadvisor' with all privileges

查看用户

1	show users

用户授权

1
2
3

grant all privileges on cadvisor to cadvisor
grant write on cadvisor to cadvisor
grant read on cadvisor to cadvisor

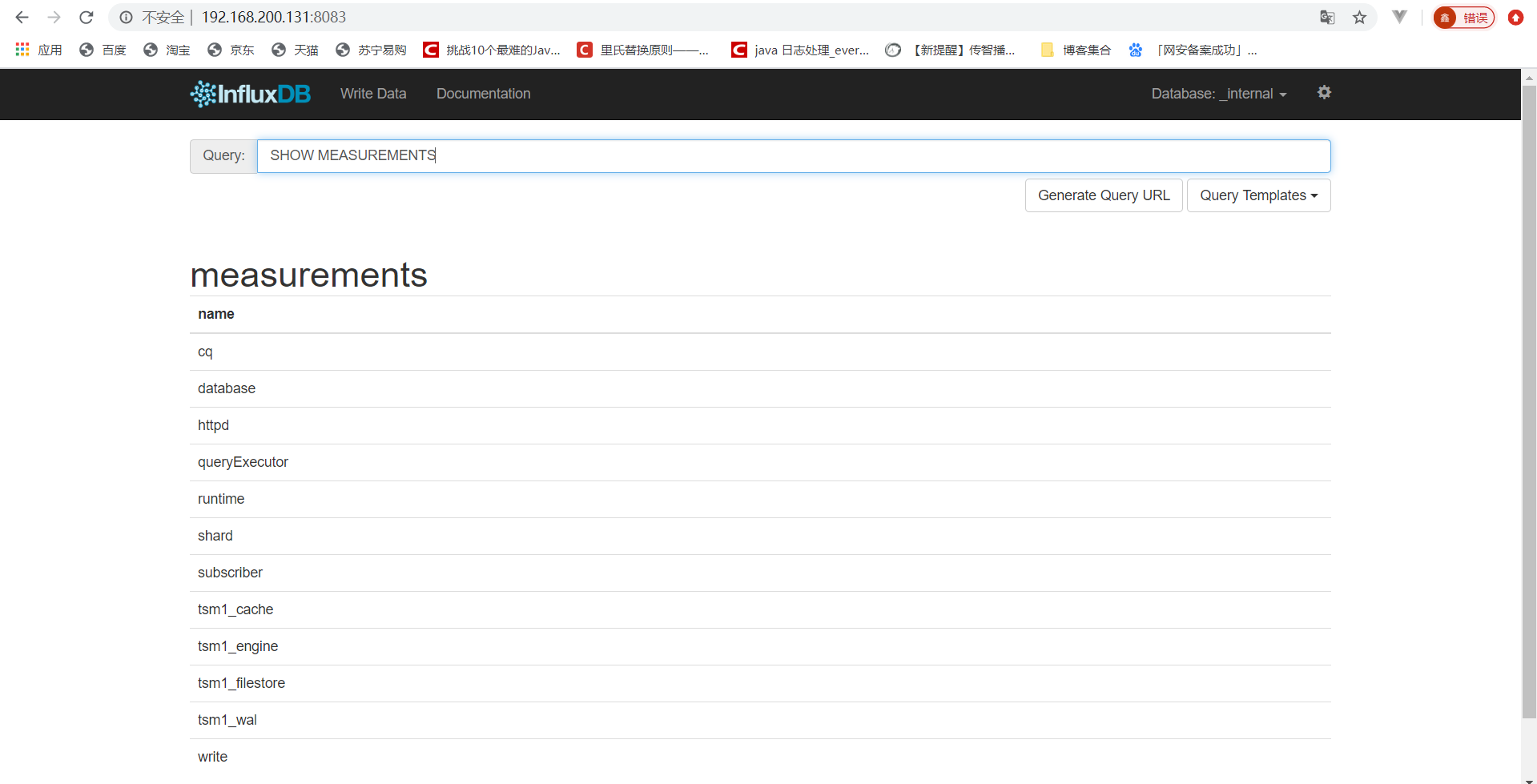

4.3.3 查看采集的数据

1	show measurements

现在我们还没有数据，如果想采集系统的数据，我们需要使用Cadvisor软件来实现

5 cAdvisor

5.1 什么是cAdvisor

Google开源的用于监控基础设施应用的工具，它是一个强大的监控工具，不需要任何配置就可以通过运行在Docker主机上的容器来监控Docker容器，而且可以监控Docker 主机。更多详细操作和配置选项可以查看Github上的cAdvisor项目文档。

5.2 cAdvisor安装

（1）下载镜像

1	docker pull google/cadvisor

（2）创建容器

docker run --volume=/:/rootfs:ro --volume=/var/run:/var/run:rw --volume=/sys:/sys:ro --volume=/var/lib/docker/:/var/lib/docker:ro --publish=8080:8080 --detach=true  --privileged=true --link influxsrv:influxsrv --name=cadvisor google/cadvisor -storage_driver=influxdb -storage_driver_db=cadvisor -storage_driver_host=influxsrv:8086

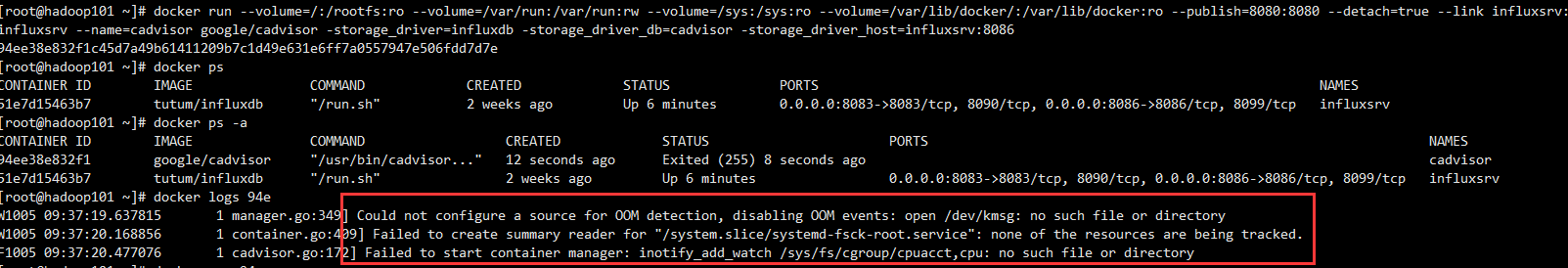

我这直接Docker启动项目然后发现没有启动成功，查看日志如下：

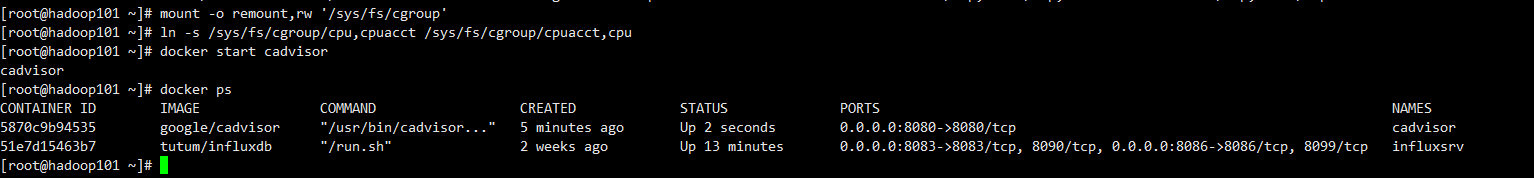

#通过如下命令解决
[root@hadoop101 ~]# mount -o remount,rw '/sys/fs/cgroup'
[root@hadoop101 ~]# ln -s /sys/fs/cgroup/cpu,cpuacct /sys/fs/cgroup/cpuacct,cpu
[root@hadoop101 ~]# docker start cadvisor
#再次查看正常启动成功

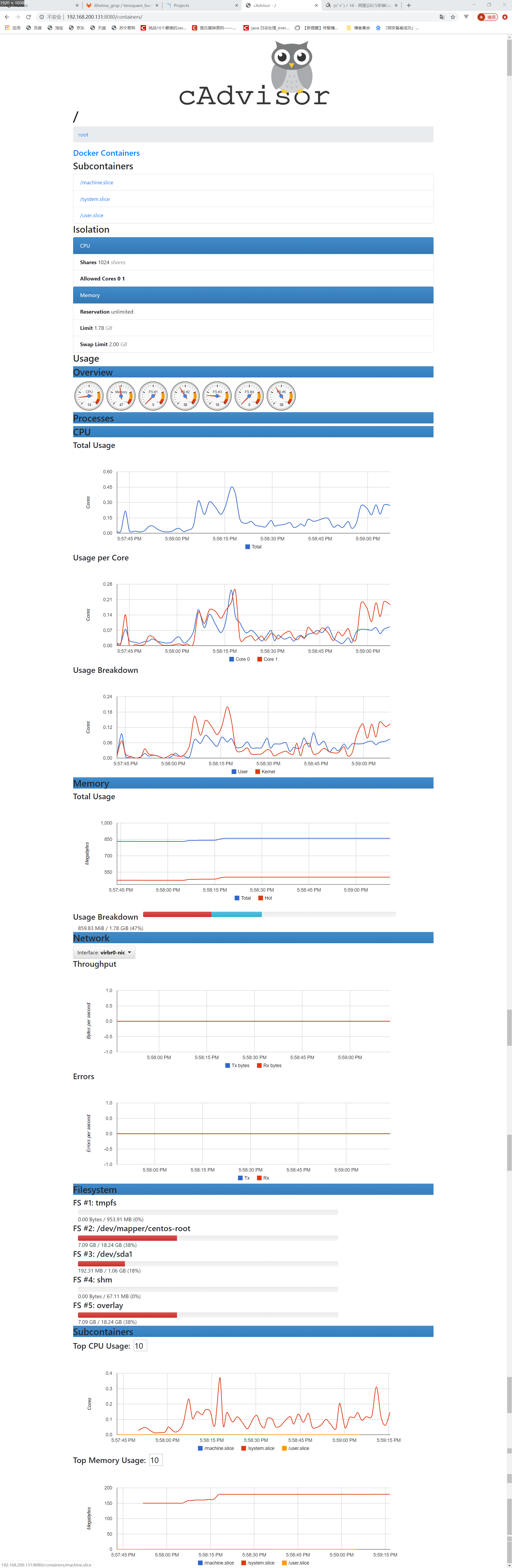

WEB前端访问地址

http://192.168.200.133:8080/containers/

性能指标含义参照如下地址

https://blog.csdn.net/ZHANG_H_A/article/details/53097084

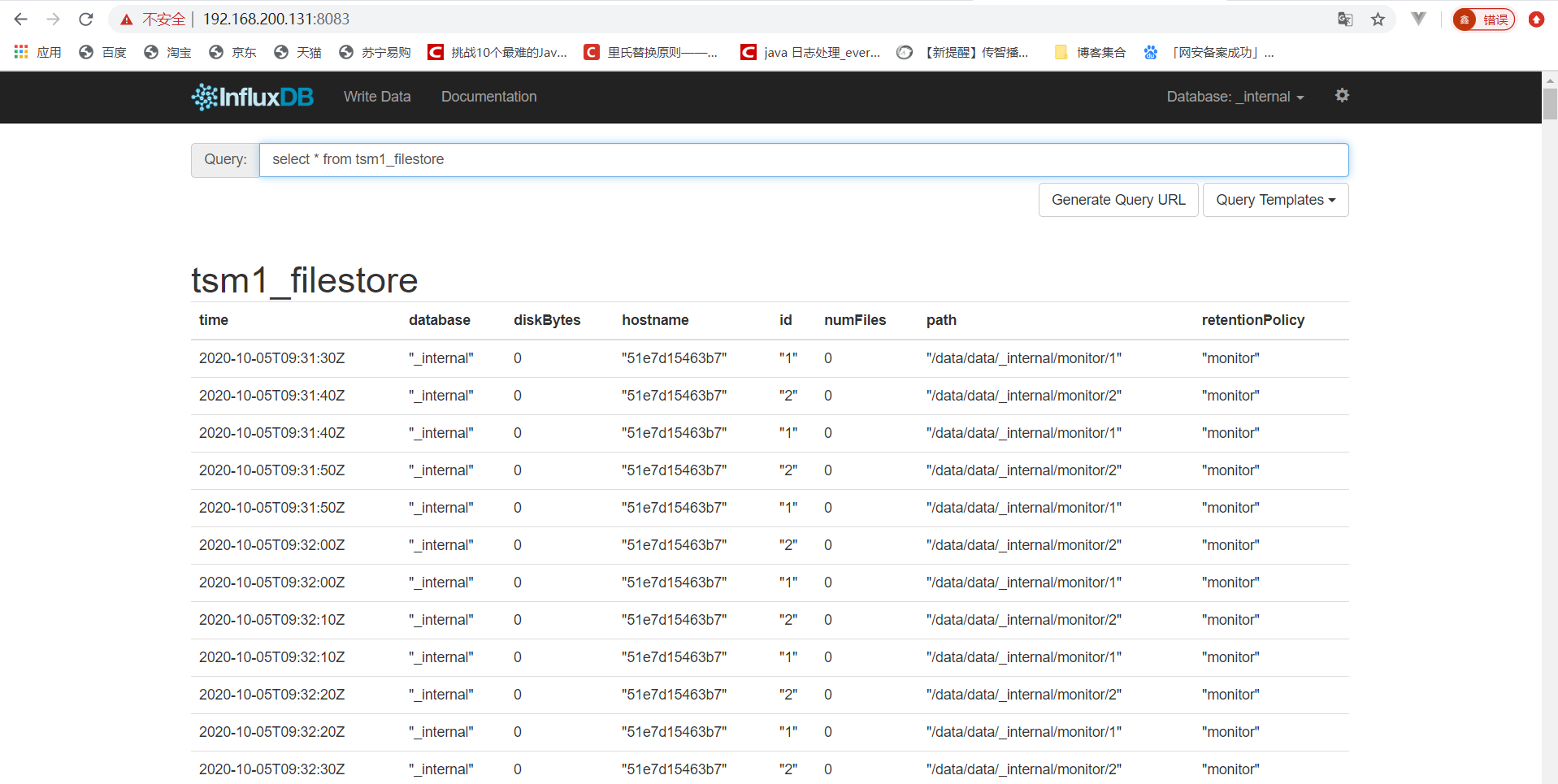

再次查看influxDB，发现已经有很多数据被采集进去了。

会将运营数据插入到InfluxDB中创建时的--link influxsrv:influxsrv就是为了网络连通InfluxDB，-storage_driver_db=cadvisor是将数据存到cadvisor中

查看具体的数据

cAdvisor监控工具主要是将监控出来的数据插入到InfluxDB中，InfluxDB中的数据查看起来不是很方便（上图…）,我们更期望看到一些直观一些的数据。比如说是展示一个图标，这个图标把每一个节点的数据串起来，形成一个折线图，曲线图，类似这样的报表看起来更加直观，那么就用到了我们的Grafana这个软件

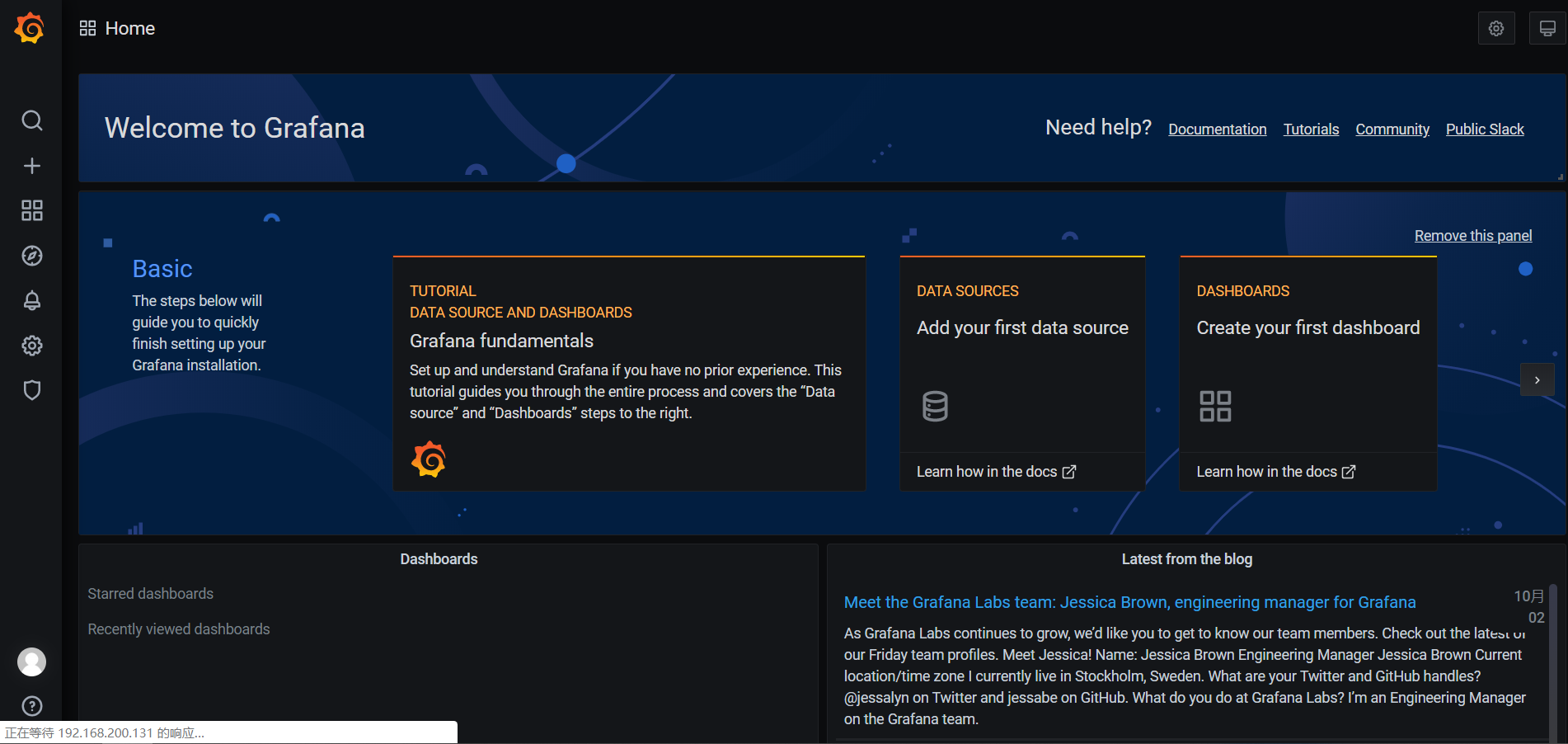

6 Grafana

6.1 什么是Grafana

Grafana是一个可视化面板（Dashboard），有着非常漂亮的图表和布局展示，功能齐全的度量仪表盘和图形编辑器。支持Graphite、zabbix、InfluxDB、Prometheus和 OpenTSDB作为数据源。 Grafana主要特性：灵活丰富的图形化选项；可以混合多种风格；支持白天和夜间模式；多个数据源。

6.2 Grafana安装

（1）下载镜像

1	docker pull grafana/grafana

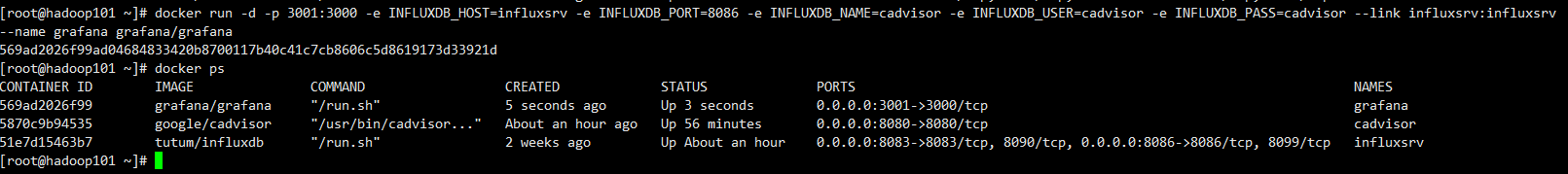

（2）创建容器

docker run -d -p 3001:3000 -e INFLUXDB_HOST=influxsrv -e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=cadvisor -e INFLUXDB_PASS=cadvisor --link influxsrv:influxsrv --name grafana grafana/grafana
